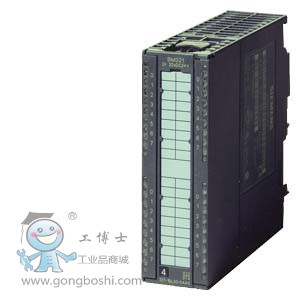

SIMATIC S7-300,數字輸出 SM 322,電位隔離, 8 DA,DC 24V,0.5A(1x 8 DA), 短路保護,診斷, 1x 20極
技術數據
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自負載電壓 L+（空載），*大值 |
90 mA |
| 來自背板總線 DC 5 V，*大值 |
70 mA |
| 功率損失 |
| 功率損失，典型值 |
5 W |
| 數字輸出 |
| 數字輸出端數量 |
8 |
| 感應式關閉電壓的限制 |
L+ (-45 V) |
| 輸出端的通斷能力 |
| ● 照明負載時的*大值 |
5 W |
| 負載電阻范圍 |
| ● 下限 |
48 |
| ● 上限 |
3 k |
| 輸出電壓 |
| ● 對于信號 “1”，*小值 |
L+ (-0.8 至 -1.6 V) |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
0.5 A |
| ● 針對信號“1”的*小負載電流 |
10 mA |
| ● 針對信號“0”的剩余電流，*大值 |
0.5 mA |
| 開關頻率 |
| ● 電阻負載時的*大值 |
100 Hz |
| ● 電感負載時的*大值 |
2 Hz |
| ● 照明負載時的*大值 |
10 Hz |
| 輸出端的總電流（每組） |
| 水平安裝位置 |
| — *高可達 40 ℃，*大值 |
4 A |
| — *高可達 60 ℃，*大值 |
3 A |
| 垂直安裝位置 |
| — *高可達 40 ℃，*大值 |
4 A |
| 導線長度 |
| ● 屏蔽，*大值 |
1 000 m |
| ● 未屏蔽，*大值 |
600 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
是; 可參數化 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| 診斷信息 |
| ● 斷線 |
是 |
| ● 短路 |
是 |
| ● 保險絲熔斷 |
否 |
| ● 負載電壓缺失 |
是 |
| 診斷顯示 LED |
| ● 額定負載電壓 PWR（綠色） |
否 |
| ● 保險 OK FSG（綠色） |
否 |
| ● 累積故障 SF（紅色） |
是 |
| ● 數字輸出狀態顯示（綠色） |
是; 每個通道 |
| ● 通道故障顯示 F（紅色） |
是 |
| 電位隔離 |
| 數字輸出電位隔離 |
| ● 在通道之間，分組點數 |
8 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 |
| 需要的前置插頭 |
20 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
210 g |
