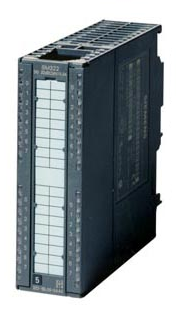

SIMATIC S7-300,數字輸入 SM 321,電位隔離, 8 DE,AC 120V/230V,1x 40-pol., mit 單組/通道

技術數據

電源電壓
負載電壓 L1
● 額定值 (AC)		230 V; AC 120/230V；所有負載電壓的相位必須相同。
輸入電流
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		4.9 W
數字輸入
數字輸入端數量		8
輸入特性符合 IEC 61131，類型 1		是
可同時控制的輸入端數量
水平安裝位置
— *高可達 60 ℃，*大值		8
垂直安裝位置
— *高可達 40 ℃，*大值		8
輸入電壓
● 輸入電壓類型		AC
● 額定值 (AC)		120 V; 120/230V AC
● 對于信號“0”		0 至 40V
● 對于信號“1”		79 至 264V
● 頻率范圍		47 ... 63 Hz
輸入電流
● 對于信號“1”，典型值		7.5 mA; (120 V)；17.3 mA (230 V)
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		否
— 從“0”到“1”時，*大值		25 ms
— 從“1”到“0”時，*大值		25 ms
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） *大值		2 mA
等時模式
節拍同步運行（應用程序至端口同步）		否
報警/診斷/狀態信息
診斷功能		否
報警
● 診斷報警		否
● 過程報警		否
診斷顯示 LED
● 累積故障 SF（紅色）		否
● 數字輸入狀態顯示（綠色）		是
電位隔離
數字輸入電位隔離
● 在通道之間		是
● 在通道之間，分組點數		1
● 在通道和背板總線之間		是; 光電耦合器
絕緣
絕緣測試，使用		AC 1500 V
連接技術
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		240 g
