WG系列負荷隔離開關（以下簡稱開關）使用于交流50HZ，額定電流至660V以下，直流額定電壓至440V，額定電流為125-1600A，在工業企業配電系統中做不頻繁接通與分?jǐn)嚯娐芳案綦x電路1000A以下只做電氣隔離。

  開關在下列條件下可能靠工作：

  海拔高度不超過2000米；

  環境溫度不高于+40℃，不低于-5℃；

  空氣相對于濕度大于95%；

  無爆炸危險的介質，且介質無足以腐蝕金屬和破壞絕緣的氣體與塵埃；

  無顯著搖動和沖擊震動的地方；

  無雨雪侵襲的環境。

  注：若使用于環境溫度低于-5℃~-45℃時，應向制造廠說明。

二、結構與特點

  開關具有玻璃釬維增強不飽和聚酯樹制造的外殼，彈簧蓄能加速機構能快速實現接通與分?jǐn)�，并�?lián)雙斷點兩個分離觸頭面，由片狀彈簧保證鋤頭壓力，自動確定通斷的極限位置。

三 負荷隔離開關操作方式

   直接操作：手柄直接安裝在開關中間。

   柜外操作：手柄安裝在配電柜柜門外。

   可配裝兩組鋪助觸點。

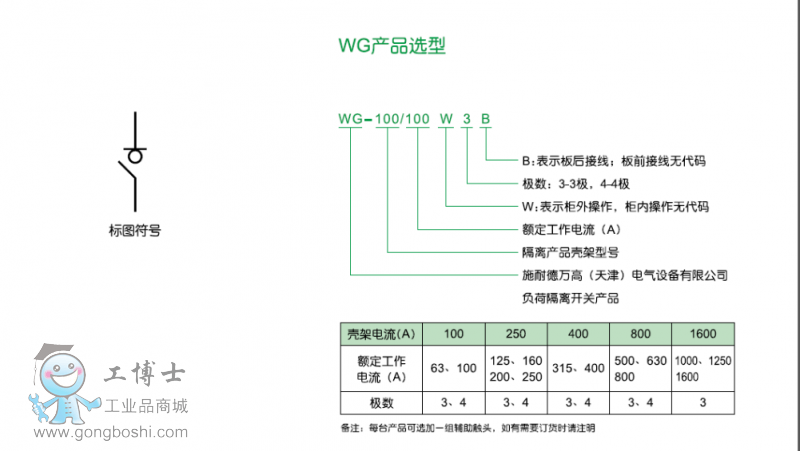

 參考型號如下

WG-100/63/3

WG-100/80 -100/100 3P

WG-125/125W/4P W（柜外操作）

WG-100/4P

WG-100/63 3P

WG-1000A/3P

WG-125/125W/3P

 WG-125/4P

WG-160/125 3P

WG-160/160 4P

WG-1600/1000/3

 WG-1600/1250 3

WG-1600/1600/3

WG-200/200 4P

WG-200/200W/3P

WG-250/125 3P W

WG-250/125/4P W

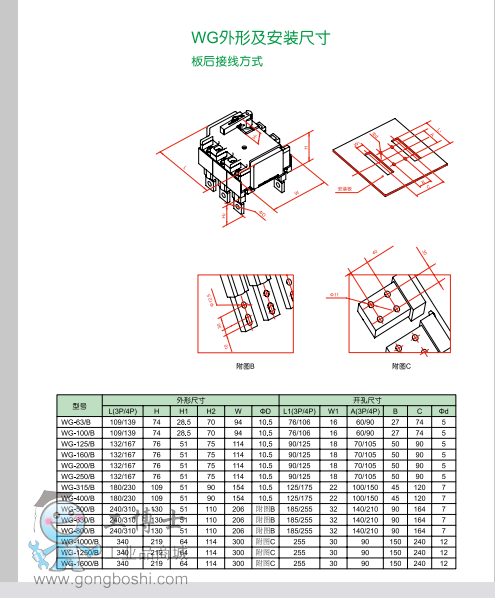

四．WG 外形及安裝尺寸
