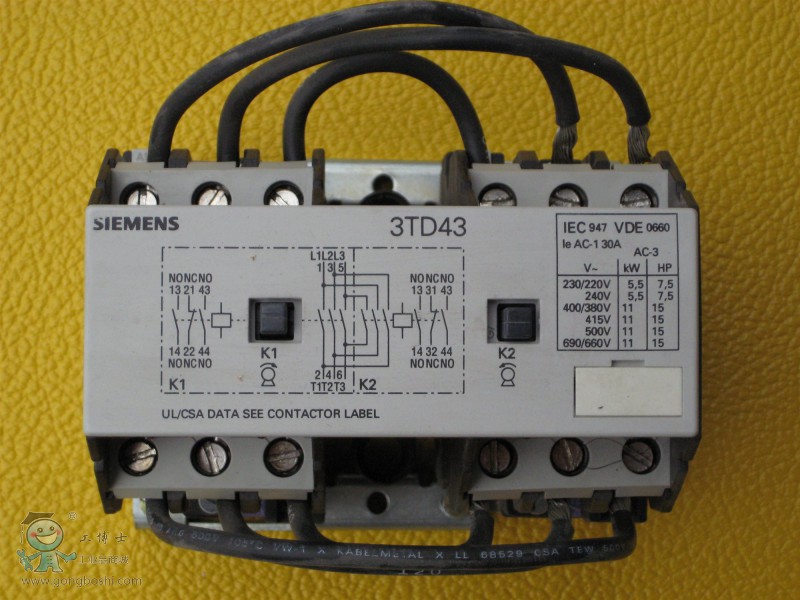

3TD系列機械聯鎖可逆接觸器用于交流50Hz或60Hz,額定絕緣電壓為690-1000V，在AC-3使用類別下額定工作電壓為380V時的額

定工作電流為9A-400A。主要用于控制交流電動機正反轉。符合IEC947，VDE0660，GB14048等標準。



結構特點

由兩臺同型號的交流接觸器3TF構成，通過機械聯鎖機構互鎖；

機械聯鎖機構對單臺交流接觸器的動作時間無影響；

產品主回路，輔助回路導線已連接（也可以供不連線產品）

結構緊湊，聯鎖可靠；

熱過載繼電器3UA可安插接安裝于3TD上（3TD42以上）。



工作條件

海拔高度不超過2000米；

周圍壞境溫度：-25～+55℃；

空氣相對濕度：在+40℃時不超過50%，+25℃時不超過90%；

大氣條件：沒有會引起爆炸危險的介質，也沒有腐蝕金屬和破壞絕緣的氣體和導電塵埃；

在無顯著搖動和沖擊振動的地方；

在沒有雨雪侵襲的地方。

以下是西門子 3TD 交流線圈50Hz 可逆接觸器其他型號，如需訂購請聯系客服。

產品型號	主觸點	額定電流	控制線圈電壓	極數	輔助觸點	控制電路	額定電壓
3TD5002-0XB0 24V 110A	3NO	110A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XG0 36V 110A	3NO	110A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XD0 42V 110A	3NO	110A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XH0 48V 110A	3NO	110A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XF0 110V 110A	3NO	110A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XM0 220V 110A	3NO	110A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XP0 230V 110A	3NO	110A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XU0 240V 110A	3NO	110A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XQ0 380V 110A	3NO	110A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5002-0XR0 415V 110A	3NO	110A	415VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XB0 24V 170A	3NO	170A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XG0 36V 170A	3NO	170A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XH0 48V 170A	3NO	170A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XF0 110V 170A	3NO	170A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XL0 127V 170A	3NO	170A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XM0 220V 170A	3NO	170A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XP0 230V 170A	3NO	170A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XU0 240V 170A	3NO	170A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5202-0XQ0 380V 170A	3NO	170A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5402-0XF0 110V 250A	3NO	250A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5402-0XM0 220V 250A	3NO	250A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5402-0XP0 230V 250A	3NO	250A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5402-0XQ0 380V 250A	3NO	250A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5602-0XF0 110V 400A	3NO	400A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5602-0XM0 220V 400A	3NO	400A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5602-0XP0 230V 400A	3NO	400A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD5602-0XQ0 380V 400A	3NO	400A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4001-0XM0-ZA01	3NO	9A	220VAC	3P	1NO+1NC	交流 50Hz	380/400V
3TD4002-0XB0 24V 9A	3NO	9A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XG0 36V 9A	3NO	9A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XD0 42V 9A	3NO	9A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XH0 48V 9A	3NO	9A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XF0 110V 9A	3NO	9A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XL0 127V 9A	3NO	9A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XP0 230V 9A	3NO	9A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XU0 240V 9A	3NO	9A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XQ0 380V 9A	3NO	9A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XM0 220V 9A	3NO	9A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4002-0XM0 ZA01	3NO	9A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XB0 24V 12A	3NO	12A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XG0 36V 12A	3NO	12A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XD0 42V 12A	3NO	12A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XH0 48V 12A	3NO	12A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XE0 60V 12A	3NO	12A	60VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XF0 110V 12A	3NO	12A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XL0 127V 12A	3NO	12A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XM0 220V 12A	3NO	12A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XP0 230V 12A	3NO	12A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4102-0XQ0 380V 12A	3NO	12A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XB0 24V 16A	3NO	16A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XG0 36V 16A	3NO	16A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XD0 42V 16A	3NO	16A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XH0 48V 16A	3NO	16A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XF0 110V 16A	3NO	16A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XM0 220V 16A	3NO	16A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XU0 240V 16A	3NO	16A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XP0 230V 16A	3NO	16A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4202-0XQ0 380V 16A	3NO	16A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XP0 230V 45A	3NO	45A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XB0 24V 22A	3NO	22A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XG0 36V 22A	3NO	22A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XD0 42V 22A	3NO	22A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XH0 48V 22A	3NO	22A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XF0 110V 22A	3NO	22A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XL0 127V 22A	3NO	22A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XP0 230V 22A	3NO	22A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XU0 240V 22A	3NO	22A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XQ0 380V 22A	3NO	22A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XM0 220V 22A	3NO	22A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4302-0XM0-ZA01	3NO	22A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XB0 24V 32A	3NO	32A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XG0 36V 32A	3NO	32A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XD0 42V 32A	3NO	32A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XH0 48V 32A	3NO	32A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XF0 110V 32A	3NO	32A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XL0 127V 32A	3NO	32A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XP0 230V 32A	3NO	32A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XQ0 380V 32A	3NO	32A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XR0 415V 32A	3NO	32A	415VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XM0-ZA01	3NO	32A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4402-0XM0 220V 32A	3NO	32A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XG0 36V 38A	3NO	38A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XD0 42V 38A	3NO	38A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XH0 48V 38A	3NO	38A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XF0 110V 38A	3NO	38A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XL0 127V 38A	3NO	38A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XP0 230V 38A	3NO	38A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XU0 240V 38A	3NO	38A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XQ0 380V 38A	3NO	38A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XR0 415V 38A	3NO	38A	415VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XM0-ZA01	3NO	38A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4502-0XM0 220V 38A	3NO	38A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XG0 36V 45A	3NO	45A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XD0 42V 45A	3NO	45A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XH0 48V 45A	3NO	45A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XF0 110V 45A	3NO	45A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XL0 127V 45A	3NO	45A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XM0 220V 45A	3NO	45A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XU0 240V 45A	3NO	45A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4602-0XQ0 380V 45A	3NO	45A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XB0 24V 63A	3NO	63A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XG0 36V 63A	3NO	63A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XD0 42V 63A	3NO	63A	42VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XH0 48V 63A	3NO	63A	48VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XF0 110V 63A	3NO	63A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XL0 127V 63A	3NO	63A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XM0 220V 63A	3NO	63A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XP0 230V 63A	3NO	63A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XU0 240V 63A	3NO	63A	240VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XQ0 380V 63A	3NO	63A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4702-0XR0 415V 63A	3NO	63A	415VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XB0 24V 75A	3NO	75A	24VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XG0 36V 75A	3NO	75A	36VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XF0 110V 75A	3NO	75A	110VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XL0 127V 75A	3NO	75A	127VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XM0 220V 75A	3NO	75A	220VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XP0 230V 75A	3NO	75A	230VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XQ0 380V 75A	3NO	75A	380VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XV0 400V 75A	3NO	75A	400VAC	3P	2NO+2NC	交流 50Hz	380/400V
3TD4802-0XR0 415V 75A	3NO	75A	415VAC	3P	2NO+2NC	交流 50Hz	380/400V
