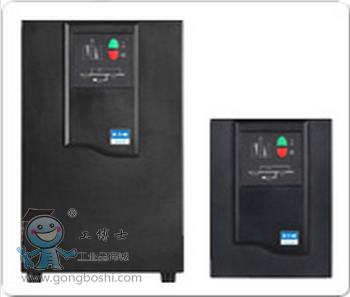

1 伊頓UPS DX 產品介紹

E系列DX產品是伊頓公司推出的*新一代的中小容量功率的不間斷電源產品，整個系列涵蓋了1~20K的功率段，包含了7個功率等級，13個機種。E系列DX UPS雙變換式UPS可防止關鍵任務的應用設備停機、數據丟失和破壞。雙變換構架內集成了整流器和逆變器，將輸出電力與所有輸入異常完全隔離開。E系列DX適應較寬的輸入電壓范圍，避免在輕微的電力波動中使用電池放電，將電池電量省下來在完全失掉電網供電時使用。



（2）產品技術參數

型號     DX 1KV(HV/LV)  DX 2KVA(HV)

DX 1.5K(LV)      DX 3KVA(HV/LV)     DX 6KVA(HV)    DX 10KVA(HV)   DX

10KVA

(3:1)(HV)    DX

15KVA

(3:1)(HV)    DX

20KVA

(3:1)(HV)

功率     1000VA 2000VA 3000VA 6KVA    10KVA   10KVA   15KVA   20KVA

輸入     電壓范圍     122VAC ~300VAC(高壓型)

60-138V(低壓型)      122VAC-300VAC(高壓)    20%/-25%

頻率范圍     46Hz-54Hz(50Hz)/56Hz-64Hz(60Hz)   40Hz-70Hz

諧波 (THDI)      <5%

輸出     電壓     115(低壓型號)

220(高壓)    220 220

頻率     50Hz ±0.2 Hz (電池模式)

功率因數     0.7

數據線保護  包含了用于電話/調制解調器/互聯(lián)網線路浪涌保護的輸入/輸出插孔

過載能力     100%~108%：報警并持續(xù)運行;

<150%時：>30秒；

>150%時, >300毫秒     110%~125%：60秒；

125%～150%：30秒；

>150%： 0.5秒      105%~125%：60秒；

125%～135%：30秒；

>135%： 0.2秒

電池     類型     閥控式免維護鉛酸型

電池電壓     36VDC  96VDC(高壓)

48VDC(低壓)     96VDC  240VDC 240VDC 240VDC(外接電池)

滿載后備時間(標機)  >4 min. >6min   -

整機     噪聲     45dB(LV1K-1.5K)/<50dB (其他)   <55dB

尺寸(標機/長機)kg   145*200*400     145*200*465     192*340*460     260*717*570

重量     14(XL:7)     32(XL:15)    35.5(XL:16) 84(XL:35)    93(XL:39)    XL:39    XL:55

可并機  No  Yes Yes

靜態(tài)旁路     內置

界面     LED指示燈/電池運行模式、電池低點量、一般故障、過載、旁路運行

通訊     標配RS 232；智能擴展通訊插槽

認證     CE、UL(僅低壓：1K-3K)、ISO 9001





（3）電池配置

機型     電池電壓     外接電池     供電時間(min)

電池容量     電池個數

1K  36VDC  24Ah     3    41

38Ah     71

65Ah     120

100Ah   252







2K  96VDC  24Ah     8    57

38Ah     115

65Ah     182

100Ah   245

3K  96VDC  24Ah     8    38

38Ah     76

65Ah     163

100Ah   208

6K  240VDC 24Ah     20  52

38Ah     83

65Ah     141

100Ah   217

10K 240VDC 24Ah     20  32

38Ah     50

65Ah     85

100Ah   130

10K(3:1)     240VDC 24Ah     20  32

38Ah     50

65Ah     85

100Ah   130

15K(3:1)     240VDC 24Ah     20  22

38Ah     34

65Ah     57

100Ah   87

20K(3:1)     240VDC 24Ah     20  16

38Ah     25

65Ah     43

100Ah   65
