一、產品簡介

物聯網是新一代信息技術的重要組成部分。它是在互聯網基礎上的延伸和擴展的網絡，涵蓋了萬事萬物的連接與溝通，涉及到傳感、傳輸與定位、監控與管理的各個領域。R21系列4G Router 是德傳技術工業級物聯網無線通信路由器。該設備采用國際通用標準的FDD-LTE、TDD-LTE4G移動寬帶網絡制式，為用戶提供方便快速的高速網絡傳輸功能。

R21路由器采用高性能的32位專業網絡通信處理器，以嵌入式實時操作系統為軟件支撐平臺，為用戶提供安全、高速、穩定可靠的4G無線路由網絡。同時支持2個以太網RJ45接口和通信串口。

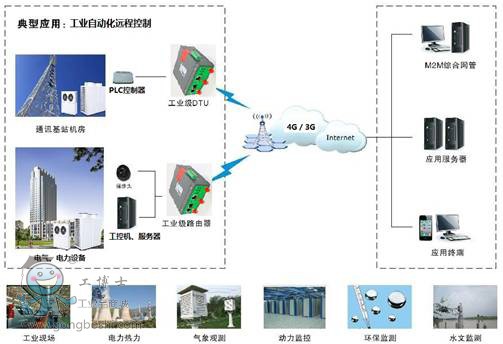

R21系列路由器可廣泛應用于金融、郵政、智能電網、智能交通、環保監測、消防監控、安防監控、水利監測、公共安全、廣告發布、工業控制、地震監測、氣象監測、儀表監測等行業。

二、產品特點

Ø 工業級設計

   采用高性能工業級無線模塊

   采用高性能工業級32位處理器

   支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式

   采用鈑金冷軋鋼外殼，散熱性好。

   供電電源：+5V～+32V DC

Ø 穩定可靠

   采用軟硬件看門狗及多級鏈路檢測機制，具備故障自動檢測、自動恢復能力，保證設備穩定可靠運行

   多重設備自檢機制，確保鏈路暢通和告警

   各接口ESD防護，防止靜電沖擊

Ø 網絡特性

   支持端口流量檢測

   支持鏈路實時監控

   支持多種VPN協議（PPTP、L2TP、IPSec、VPN）

   支持串口簡單DTU功能

   支持按需撥號（語音、短信或者數據觸發）

   支持UPnP

Ø 遠程管理

   支持遠程參數配置

   支持遠程參數備份

   支持遠程重啟和日志查詢

   支持遠程設備升級

   支持設備在線監控

Ø 功能特性

   向下兼容WCDMA、EVDO、TD-SCDMA、EDGE、GPRS網絡

   支持1 x LAN，1 x WAN

   提供標準RS-232/485串口，支持串口DTU（數據傳輸終端）功能

   支持硬件WDT，提供防掉線機制，確保數據終端永遠在線

   支持IPsec、PPTP、L2TP、GRE等多種VPN協議

   支持DHCP、DDNS、防火墻、NAT、以及DMZ主機等功能

   支持有線和無線網絡互為備份

   支持ICMP、TCP、UDP、Telnet、SSH、FTP、HTTP、HTTPS等網絡協議

   支持標準工業級插拔式SIM/UIM卡設計

   支持802.11n 150M WiFi

Ø 擴展功能

   支持WAN口，實現有線無線互為備份【可選】

   支持雙LAN口功能【可選】

   支持擴展GPS定位功能【可選】

   支持內部大容量存儲擴展【可選】

三、產品規格

項目	R21
無線模塊	工業級3G/4G無線模塊
標準及頻段	FDD-LTE：Band1、2、3、5、7、8、20（具體以選擇型號為準） TDD-LTE：Band38、39、40、41 WCDMA/HSDPA/HSUPA/HSPA+：Band1、2、5、8
理想帶寬	MAX DL：100Mbps ；MAX UL:50Mbps （Category 3，MIMO）
發射功率	23dBm+/-1dB@25℃
接受靈敏度	-97dBm @10MHz QPSK
待機功耗	160mA/12V
通訊功耗	260mA/12V

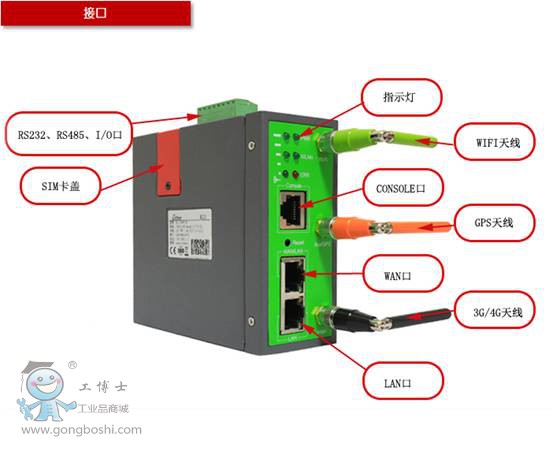

四、接口類型

項目	R21
LAN	1個10/100Mbps以太網接口，自適應MDI/MDIX，內置電磁隔離保護
WAN/LAN	1個10/100Mbps以太網接口WAN/LAN口復用，適用于有線撥號或者作為LAN口掛載兩臺終端設備
Console	設備控制端口，標準RJ45頭，支持硬件流控的RS232通訊方式（115200）
指示燈	具有“信號強度”、“Power”、“WLAN”、“Error”六個指示燈，其中信號強度指示燈為三盞指示燈（1：網絡信號差；2：網絡信號一般；3：網絡信號良好）
天線接口	1個Main主天線接口（3G/4G），特性阻抗50歐；1個Aux/GPS天線接口，作為3G/4G輔助天線或者GPS有源天線；1個WiFi 802.11n天線接口
SIM/UIM接口	SIM/UIM卡工程卡蓋，保護插卡不被掉落，支持雙SIM卡功能
端子排接口	電源供電、工業串口、通用IO
Reset復位鍵	通過此按鍵可將Router的參數配置恢復為出廠值
