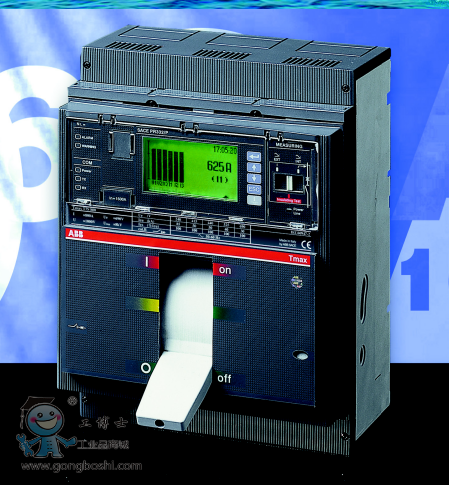

配電用的 Tmax 斷路器
特性概述
總體特性
Tmax 系列塑殼斷路器符合IEC 60947-2 標準，主要分為7個基本型，應用范圍從1A 至1600A，分?jǐn)嗄芰?6kA至200kA（380/415 V
AC），額定工作是690V的交流系統中。
斷路器的大小可通過基本電氣參數來選擇，而過電流脫扣器的選擇則根據應用場合而定。
以下是保護交流電網的措施 :
- TMD : 熱門限可調（I 1 =0.7...1×In），磁門限不可調（I 3 =10×In），可配合T1、T2、T3 和T4（≤ 50A） 斷路器使用。
- TMG : 適用于長電纜和發電機保護。
熱門限可調（I 1 =0.7...1×In），磁門限不可調（I 3 =3×In），可配合T2和T3 斷路器使用。
熱門限可調（I 1 =0.7...1×In），磁門限可調（I 3 =2.5...5×In），可配合T5 斷路器使用。
- TMA : 熱門限可調（I 1 =0.7...1×In），磁門限可調（I 3 =5...10×In），可配合T4、T5和T6斷路器使用。
- PR221DS : 電子脫扣器，配合T2、T4、T5 和 T6斷路器使用。
- PR222DS/P、PR222DS/PD、PR223DS : 電子脫扣器，配合T4、T5 和 T6斷路器使用。
- PR231/P、PR232/P、PR331/P、PR332/P 1) : 電子脫扣器，配合T7斷路器使用，具有2種類型（手動型和電動型）
- Tmax系列交流應用范圍從1-1600A，額定電壓高達690V。
帶TMF、TMD 和TMA 的T1、T2、T3、T4、T5和T6 斷路器也可用在直流系統中，電流從1A到800A和具有*小24V DC 工作電
壓。3極T2、T3和T4斷路器可配MF和MA單磁脫扣器，應用于交流和直流系統中，特別適用于電動機保護。
