檢測方式

外觀

連接方式
(電纜長度)

檢測距離

光軸

檢測幅度
(mm)

輸出類型

型號

間隙

數量

對射型

預配線(2m)

300mm

25 mm

3

50

NPN集電極
開路

F3W-E032A6

PNP開路
集電極

F3W-E032A8

預配線連接器
(0.3m)

NPN集電極
開路

F3W-E032B6

PNP開路
集電極

F3W-E032B8

外觀

型號

數量

備注

F39-LE2

2

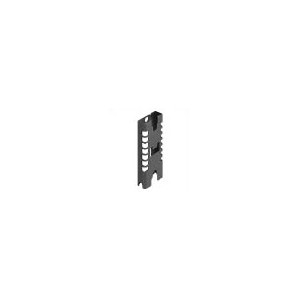

L式安裝支架

F39-LE1

2

平板式安裝支架

外觀

型號

數量

F39-LE3

2

檢測方式
項目 型號

對射型

F3W-E032A6/A8

F3W-E032B6/B8

檢測距離

30～300mm

光軸間隙

25 mm

光軸數

3

檢測幅度

50 mm

標準檢測物體

不透明物體， φ28mm以上

光源(發光波長)

紅外發光二極管(860nm)

電源電壓

DC12～24V±10% (波動干擾(p-p)：10%以下)

電流消耗

投光器：40mA以下，受光器：40mA以下

控制輸出

NPN/PNP開路集電極輸出
負載電源：DC30V，負載電流：100mA以下(殘留電壓：1.8V以下)
Dark-ON/Light-ON (可選)

揀選指令指示燈輸入

繼電器或開路集電極輸入
NPN輸入
指示燈ON：輸入電壓0～2V
指示燈OFF：開路(漏電流0.1mA以下)
PNP輸入
指示燈ON：輸入電壓：(+DC - 2 V)～+DC *
指示燈OFF：開路(漏電流0.1mA以下)

投光停止輸入

繼電器或開路集電極輸入
NPN輸入
投光停止輸入電壓：0～2V
投光輸入電壓：開路(漏電流0.1mA以下)
PNP輸入
投光停止輸入電壓：(+DC - 2 V)～+DC *
投光輸入電壓：開路(漏電流0.1mA以下)

保護電路

逆接保護、輸出短路保護、防止相互干擾功能(通過頻率切換開關設置)

響應時間

工作/復位：100ms以下

指示燈

受光器

工作指示燈(橙色)、穩定指示燈(綠色)、揀選指示燈(橙色)

投光器

電源指示燈(綠色)、投光停止指示燈(橙色)、揀選指示燈(橙色)

環境溫度

工作溫度：-10～55°C
保存溫度：-25～70°C (無結冰、無結露)

環境濕度

工作溫度/保存溫度：35%~85% (無結露)

環境照度

太陽光：受光表面10,000 lx， 白熾燈：受光表面3,000 lx

絕緣電阻

20MΩ以上(DC500V)

耐電壓

AC1,000V， 50/60Hz， 1min

耐振動(耐久)

10～50Hz，雙振幅1.5mm， X、Y、Z方向各2小時

耐沖擊(耐久)

500 m/s2, X、Y、Z方向各3次

防護等級

IP62 (IEC60529)

連接方式

預配線
標準導線長度：2m

連接器中轉型
標準導線長度：0.3m (M12， 4針連接器)

質量(包裝后)

約125g

約85g

材質

外殼

ABS樹脂

透鏡部

異丁烯樹脂

電纜

耐油污PVC

附件

使用說明書
