一、減速機的用途、性能特點和型號標記

1.1 用途
圓錐圓柱齒輪減速機（以下簡稱減速機）用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。
1.2 性能特點
承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。
1.3 參數范圍
DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比（8，10，11.2，12.5，14）兩種旋向，四種裝配型式，分別組成240種減速機。
DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每種規格均有11種傳動比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）兩種旋向，四種裝配型式，分別組成660種減速機。
本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的全部功率要求0.8-6.5m/s帶速的工作范圍。
1.4 結構
減速機的**級傳動為格里森制弧齒錐齒輪，第二、第三傳動則為漸開線圓柱斜齒輪。
減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。
1.5 型號和標記
減速機的型號由型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。
D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。
名義中心距：用實際數字表示，單位為mm
傳動比：用公稱傳動比表示。
裝配型式：用羅馬數字I 、II、III、IV表示。
輸入軸的旋轉方向：面對輸入軸方向看，S為順時針?lè)较颍琋為逆時針?lè)较颉?br /> 標記示例：
名義中心距為280mm，公稱傳動比為31.5，裝配型式為第III種，輸入軸為順時針?lè)较蛐�轉的三級傳動減速機的標記為：減速機DCY280-31.5-III S ZBJ19026

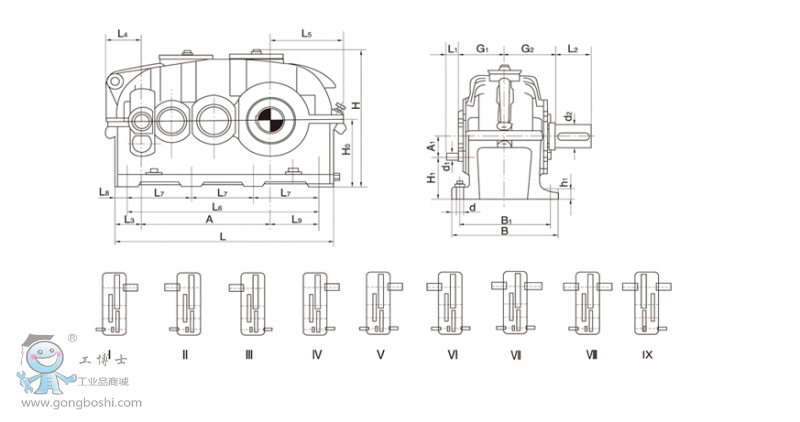

1.6 裝配形式

尺寸、重量及油量
型號 規格	L	B	G	軸端（1）						a	a1	m	n2	L1	M	h	H	n1	B1	m1	m2	地腳螺栓	平均重量 kg	*大 油量
				d	e	d	e	D	E
				iN100-200		iN224-500
160 180 200	600 665 745	290 320 355	32 32 40	16K6 19K6 22K6	30 35 35	14K6 16K6 19K6	30 30 35	75m6 85m6 95m6	120 140 160	272 305 340	63 70 80	163 175 197.5	188 209 238	507 565 622	140 155 170	180 200 225	375 415 462	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	8-M16 8-M16 8-M20	160 225 320	12 16 22
225 250 280 320	840 930 1021160	390 450 500 570	40 50 50 63	24K6 28m6 32m6 32m6	40 50 60 60	22k6 24k6 28m6 28m6	35 40 50 50	100m6 110n6 130n6 140n6	180 180 210 240	385 430 480 545	90 100 112 125	222.5 245 260 300	263 293 325 364	700 778 862 970	190 215 240 270	250 280 315 355	511 570 644 719	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	8-M20 8-M24 8-M24 8-M30	430 580 820 1150	32 45 63 90
				iN90-160		iN180-500
360 400 450	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	28m6 32m6 38m6	50 60 60	170n6 180n6 210n6	270 310 350	610 680 770	140 160 180	320 355 400	398 445 505	1070 1195 1330	290 320 360	400 450 500	806 906 1006	360 400 450	520 590 650	100 110 130	250 275 310	8-M30 8-M36 8-M36	1500 2150 2900	140 190 265
				iN90-28		iN315-500
500 560 630 710	1790 2010 2260 2540	830 910 1030 1160	100 100 125 125	55m6 60m6 65m6 70m6	90 105 105 120	42m6 42m6 48m6 60m6	70 70 80 105	240n6 270n6 300n6 340n6	400 450 500 550	860 960 1080 1210	200 225 250 280	450 515 575 655	557 624 694 780	1480 1680 1895 2120	400 440 500 560	560 630 710 800	1121 1261 1406 1581	500 560 630 710	710 790 890 1000	145 165 185 205	335 370 420 470	8-M42 8-M42 8-M48 8-M48	4200 5600 7700 10500	370 560 570 900

尺寸、重量及油量 Size,weight and lil vilume
型號規格	L	B	G	軸端（1）				空心軸（2）		a	a1	m	n2	L1	M			L3	h	H	n1	B1	m1	m2	地腳螺栓	平均重量 kg	*大 油量 L
				d	e	d	e	D2	D3							U	型號
				iN100-200		iN224-500
160 180 200	600 665 745	290 320 355	32 32 40	16K6 19K6 22K6	30 35 35	14K6 16K6 19K6	30 30 35	75H7 90H7 105H7	80H7 90H7 100H7	272 305 340	63 70 80	163 175 197.5	188 209 238	507 565 622	145 160 175	225 250 275	110-72 125-72 140-71	170 185 200	180 200 225	375 415 462	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	8-M16 8-M16 8-M20	160 225 320	12 16 22
225 250 280 320	840 930 1025 1160	390 450 500 570	40 50 50 63	24K6 28m6 32m6 32m6	40 50 60 60	22k6 24k6 28m6 28m6	35 40 50 50	110H7 120H7 - -	110H7 120H7 135H7 160H7	385 430 480 545	90 100 112 125	222.5 245 260 300	263 293 325 364	700 778 862 970	190 210 230 260	295 325 360 420	155-71 165-71 175-71 220-71	215 240 - -	250 280 315 355	511 570 644 719	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	8-M20 8-M24 8-M24 8-M30	430 580 820 1150	32 45 63 90
				iN90-160		iN180-500
360 400 450	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	28m6 32m6 38m6	50 60 60	- - -	180H7 200H7 220H7	610 680 770	140 160 180	320 355 400	398 445 505	1070 1195 1330	285 305 345	450 490 550	240-71 260-71 280-71	- - - -	400 450 500	806 906 1006	360 400 450	520 590 650	100 110 130	250 275 310	8-M30 8-M36 8-M36	1500 2150 2900	140 190 265
				iN90-280		iN315-500
500 560 630 710	1790 2010 2260 2540	830 910 1030 1160	100 100 125 125	55m6 60m6 65m6 70m6	90 105 105 120	42m6 42m6 48m6 60m6	70 70 80 105	- - - -	280H7 315H7 340H7 380H7	860 960 1080 1210	200 225 250 280	450 515 575 655	557 624 694 780	1480 1680 1895 2120	475 525 570 600	715 760 840 890	350-71 390-71 420-71 460-71	- - - -	560 630 710 800	1121 1261 1406 1581	500 560 630 710	710 790 890 1000	145 165 185 205	335 370 420 470	8-M42 8-M42 8-M48 8-M48	4200 5600 7700 10500	370 560 570 900
