美國GE通用電氣VersaMax 系列PLC主要有六個基本單元組成：

1. CPU

CPU 執行用戶程序， 直接控制本地 I/O 模塊或通過現場總線控制分布 I/O 模塊，還可以與其它 PLC 通訊。CPU 的基本特性如下

● 以梯形圖， 順序功能圖和指令語句等多種方式編程

● 支持高速計數器 HSC、 脈寬調制輸出 PWM、 脈沖串輸出

● 支持浮點數運算、PID 功能、子程序、實時時鐘日期

● 無沖擊運行狀態儲存程序

● 可用非易失快閃內存（ flash memory） 儲存程序、 配置和數據

● 4 個等級密碼程序保護， OEM 密碼設置， 子程序加密

● 強大診斷功能， 通過內置的 PLC 和 I/O 兩個故障表， 清晰的指出故障的時間、 部位和內容

● 帶有運行/停止操作開關， 直觀的LED指示運行、 故障、 強制、 通訊狀態

● 內置 RS-232 和 RS-485 通訊口， 每個端口都支持 SNP、Modbus RTU 和系列 I/O 協議， 其中 系列 I/O 協議能進行 ASCII讀/寫、Modem 自動撥號等

2. NIU

NIU 提供從站通訊協議將 I/O 模塊和主機通過現場總線連接起來， 主機可以是 PLC， 也可以是一臺 PC 機或 DCS 系統。

3. I/O 模塊

VersaMax 產品提供了多種類型的 I/O 模塊， 除了常規的開關量、 模擬量模塊外， 還有熱電阻 RTD、 熱電偶 TC 和高速計數器 HSC 等特殊模塊， 以滿足用戶的廣泛需求。

4. I/O 底座

I/O 底座支持所有類型的 VersaMax I/O 模塊的安裝， 背板總線通訊和現場接線端子。 I/O 模塊裝卸時無須變動現場接線。

5. 通訊模塊

提供了 VersaMax PLC 與其他設備的通訊。 目前支持的通訊模塊有： Genius， DeviceNet（ 主）， Profibus -DP（ 從） 。

6. 電源及電源輔助底座

電源模塊通過背板總線向 I/O 模塊供電。 在系統配置中， 當 CPU 或 NIU 上的電源支持的負載電流能力不能滿足配置的 I/O模塊需要時， 可增加一個或多個電源， 其安裝在電源輔助底座 IC200PWB001 上。電源模塊特點

● 提供 3.3V 和 5V 電壓， *大輸出電流 1.5A

● 高能量電源提供 1.0A 電流給需要 3.3V 電壓的模塊

● 交流輸入電壓通過跳線進行選擇

● 具有短路和過載保護

● 直流供電具有反極性保護功能

● 在 CPU、 NIU 或輔助電源底座上有電源狀態 LED 指示

● 既能作為主供電電源， 也能作為輔助供電電源

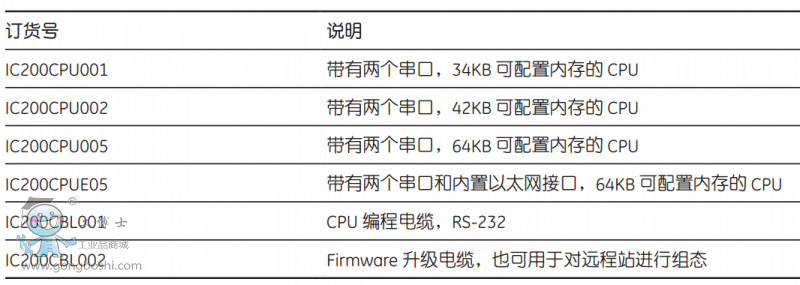

美國GE PLC VersaMax系列CPU模塊訂貨號如下：
