配電柜

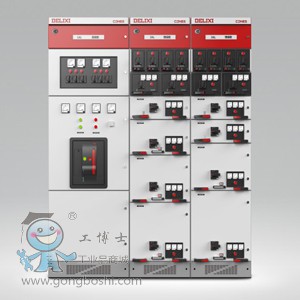

CDNES新紀元系列低壓開關柜以高可靠性、功能性為前提，集合各種開關柜優勢全新研發而成！它能和德力西的CDW9和CDM9系列實現**結合，是目前國內非常先進的低壓抽出式開關設備。
產品簡介
CDNES新紀元系列低壓開關柜以高可靠性、功能性為前提，集合各種開關柜優勢全新研發而成！它能和德力西的CDW9和CDM9系列實現**結合，是目前國內非常先進的低壓抽出式開關設備。
本開關柜適用于交流50（60）HZ、額定工作電壓和絕緣電壓為380（660）V、1000V，額定電流6300A及以下三相五線制的電力供電系統，可用于發電廠、變電所、工礦企業、大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、電能轉換及電能消耗設備的控制，并可通過電容補償柜對其主母線進行無功補償。
| 技術數據 |
| 標準及技術范圍 |
GB7251.1-2005 低壓成套開關設備和控制設備（TTA） |
| |
JB/T9661-1999 低壓抽出式開關成套設備 |
| 過電壓級別 |
IV III |
| 污染等級 |
3 |
| 額定工作電壓（Ue）（V） |
380（660） |
| 額定絕緣電壓（Ui）（V） |
660（1000） |
| 額定平率 （HZ） |
50（60） |
| 水平母線 |
額定電流 6300A 5000A 4000A 3150A 2500A 2000A 630A |
| |
額定短時耐受電流(Icw)(kA) 50,65,80,100（Is有效值） |
| |
額定峰值耐受電流(Ipk)(kA) 105,140,176,220(0.1s*大值) |
| 垂直母線 |
額定*大工作電流 ≤1000A |
| |
額定短時耐受電流 50kA |
| |
額定峰值耐受電流 105kA |
| 外殼防護等級 |
IP30 IP40(特殊說明) |
