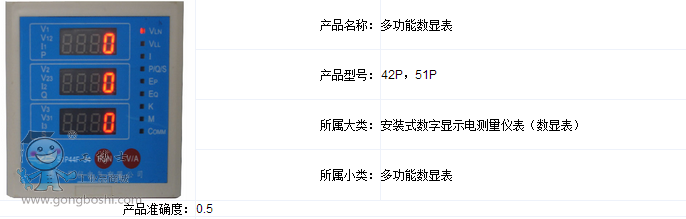

衡儀多功能數顯表51P44F-S4
衡陽衡儀電氣有限公司生產的多功能數顯表是針對電力系統、工礦企業、公共設施、智能大廈等電力監控、智能控制、計量考核的應用場合設計的高精度、高可靠、高性能比的智能配電儀表。該系列儀表采用高精度專用AD芯片和高可靠的單片機，可以測量三相電網中所有電量參數如三相電壓（相/線）、三相電流、有功功率、無功功率、功率因數、電網頻率、四象限電能，具有標準電能脈沖輸出和RS485通訊接口和MODBUS通訊協議。
|
型號
|
測量功能
|
數字通訊
|
編程設置
|
脈沖輸出
|
42P44F-S4
51P44F-S4 |
測量基本電量（電流、電壓、頻率、功率和功率因數）及四象限電能 |
RS485
|
具備
|
兩路
|
42P44F-S7
51P44F-S7 |
測量電壓、電流及有功無功電能 |
RS485
|
具備
|
兩路
|
42P44F-S9
51P44F-S9 |
可計量四象限電能，無測量電量功能 |
RS485
|
具備
|
一路
|
42P44F-SY
51P44F-SY |
點陣LCD顯示，可測量基本電量及四象限電能 |
RS485
|
具備
|
一路
|
| 性能和指標 |
|
|
| 輸入 |
適用網絡 |
三相三線、三相四線 |
| 電壓 |
額定值 |
Ac100 V、220 V、380 V-訂貨時需說明） |
| 過負荷 |
持續：1.2倍 瞬時：2倍/10s |
| 功耗 |
<1 Va-每相） |
| 阻抗 |
>200 kΩ |
| 電流 |
額定值 |
Ac1 A、5 A-訂貨時需說明） |
| 過負荷 |
持續：1.2倍 瞬時：10倍/10s |
| 功耗 |
<0.4 VA |
| 阻抗 |
<20 mΩ |
| 頻率 |
50 Hz±2% |
| 輔助電源 |
電壓 |
交流或直流85 V～270 V |
| 功耗 |
≦5 VA |
輸出
（隔離） |
數字接口 |
RS-485、MODBUS-RTU方式 |
| 脈沖輸出 |
電能脈沖輸出，集電極開路的光耦輸出 |
| 準確度等級指數 |
0.5 |
| 防電擊 |
2 kV/50 Hz/1 min |
注：在三相四線中系統中儀表顯示的是三相相電壓或線電壓，按鍵可實現線電壓和相電壓顯示的切換；在三相三線系統中，儀表顯示線電壓。
| 數顯表外形及開孔尺寸 尺寸為毫米 |
| 外形代號 |
外形尺寸
長×寬×厚 |
開孔尺寸
長×寬 |
| 16 |
160×80×130 |
152×75 |
| 42 |
120×120×95 |
111×111 |
| 46 |
120×60×130 |
115×55 |
| 51 |
96×96×80 |
90×90 |
| 56 |
96×48×110 |
91×45 |
| 6 |
80×80×85 |
75×75 |
| 61 |
72×72×80 |
66×66 |
| 81 |
48×48×112 |
44×44 |
