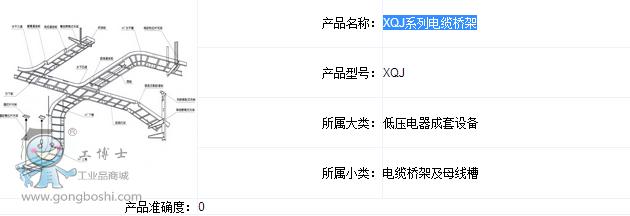

衡儀XQJ系列電纜橋架適用于化工、石油、電力、輕工、機械、軍工、冶金、建筑等工礦企業，電壓在10KV以下的電力電纜、控制電纜、照明配線等室內外架空電纜敷設。也適用于電視、電訊、監控、廣播等部門在室內外架空敷設的電纜。電纜橋架的采用，克服了電纜溝敷設電纜時存在的積水、積灰、易損壞電纜等多種弊病，改善了運行條件，且具有占用空間少、維修維護方便、投資省、建設周期短、便于采用全塑電纜和工業自動化生產等優點，因此近年來被廣泛使用。

本產品符合以下標準：鋼制電纜橋架行業標準CECC31：91，電控配電用電纜橋架行業標準JB/T10216-2000。

結構特點及安裝

具有品種全、應用廣、強度大、造價低、施工簡單、配線靈活、安裝方便、外形美觀等特點。

按形式分為：梯級式、槽式、托盤式、大跨距。

表面處理有：靜電噴塑、電鍍鋅、熱浸鋅、噴漆、達克羅（鋅鉻涂層）等。

安裝可因地制宜�？呻S工藝管道架空敷設，可在樓板、梁下吊裝，也可在室內墻壁、柱壁、遂道、電纜溝壁上側裝，還可在露天立柱或支墩上安裝。大型多層橋架在吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。

可水平或垂直敷設�？赊D(zhuǎn)角、可作T字形、十字形分支，可調寬、調高、變徑。

固定支架可采用膨脹螺栓或在預埋鐵件上焊接的方法固定。

注意事項

電纜橋架層次排列應是弱電流控制電纜在*上層，接著按一般控制電纜、低壓動力電纜、高壓動力電纜依次往下排列，這種排列有利于屏蔽散熱和施工。

各層電纜橋架層的距離為：控制電纜≥200mm，動力電纜≥300mm，機械化敷設電纜≥400mm。

電纜橋架裝置的*大載荷，支撐間距應小于允許載荷的支撐跨距。一般支撐間距為2m，垂直

支撐間距為1.5m。

選擇電纜橋架的寬度應留有一定的備用空位，以便日后增添電纜用。

電纜在橋架內橫斷面填充率：電力電纜為40%，控制電纜為50%。

當電力電纜和控制電纜較少時，可用同一電纜橋架安裝，但中間要用隔板將電力電纜和控制電纜隔開敷設。

安裝電纜橋架應可靠接地。

電纜橋架在敷設時不得作為人行通道。
