基本定義



罩極式電動機(Shaded Pole Motor)是單向交流電動機中*簡單的一種，通常采用籠型斜槽鑄鋁轉子。它根據定子外形結構的不同，又分為凸極式罩極電動機和隱極式罩極電動機。



折疊凸極式罩極



凸極式罩極電動機的定子鐵心外形為方形、矩形或圓形的磁場框架，磁極凸出，每個磁極上均有1個或多個起輔助作用的短路銅環，即罩極繞組。凸極磁極上的集中繞組作為主繞組。



折疊隱極式罩極



隱極式罩極電動機的定子鐵心與普通單相電動機的鐵心相同，其定子繞組采用分布繞組，主繞組分布于定子槽內，罩極繞組不用短路銅環，而是用較粗的漆包線繞成分布繞組(串聯后自行短路)嵌裝在定子槽中(約為總槽數的1/3)，起輔助組的作用。主繞組與罩極繞組在空間相距一定的角度。



當罩極電動機的主繞組通電后，罩極繞組也會產生感應電流，使定子磁極被罩極繞組罩住部分的磁通與未罩部分向被罩部分的方向旋轉。



罩極式電動機的優點就是結構簡單，不用另加繞組和電容器，缺點是效率低，滑差大。

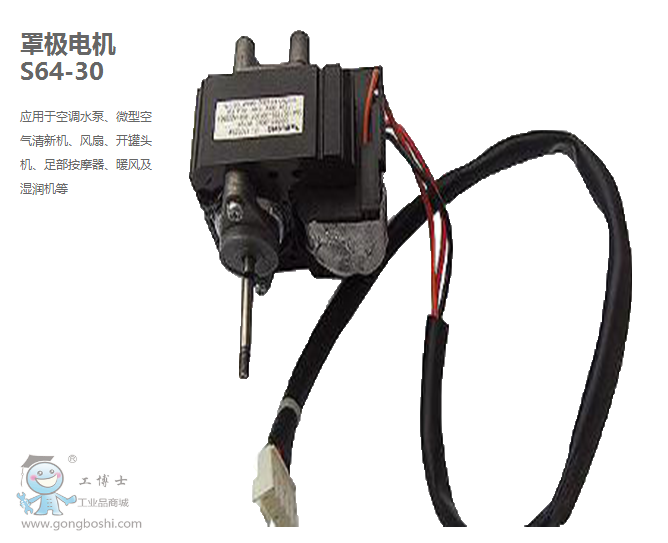

空調嵌入機使用的排水泵是典型的罩極電機，不良率低，一般故障為電機臟堵。



折疊編輯本段特點



1、合理的結構設計 靈活的引出線方向，罩極電機接線盒自身可旋轉安裝



2、優越的罩極電機性能低噪音、低振動，高性能的防護等級



3、眾多的選擇滿足各種用戶需求加裝熱敏電阻



4、采用優化設計,具有較高效率，可產生可觀的節能效果



5、加裝防塵密封圈、加熱帶、防油密封圈、注油、特殊軸伸、特殊法蘭等各種要求。
