VS-C系列智能視覺點膠機器人

一、產品介紹

VS系列視覺點膠/噴膠機器人是為電子、LED、光通訊等多個領域的應用而開發的智能視覺識別點膠噴膠系統。
VS系列視覺點膠/噴膠系統具有高性價比、高可靠性、高精度、高速高效的特點，調試簡單方便，適用于芯片封裝、引腳包封、FPC補強、CCM組裝、VCM組裝、手機邊框粘接、LCD邊框防側漏光、指紋識別芯片和模塊組裝、NFC模塊組裝、扁平馬達組裝、線性振動馬達組裝、手機揚聲器組裝、手機受話器組裝、光通訊等產品的點膠或噴膠應用。具備簡單易用智能的操作軟件，系統穩定可靠。

二、行業應用

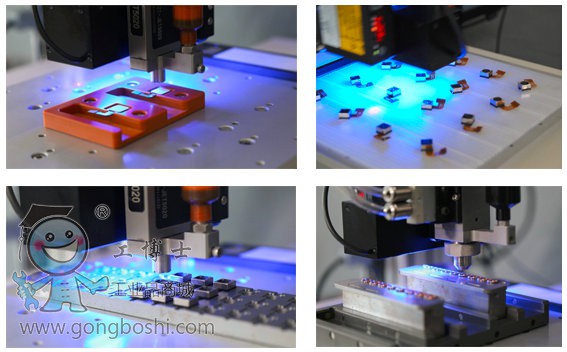

底部填充，指紋識別，手機邊框，無邊框LCD防側漏，F(xiàn)PC補強，F(xiàn)PC金線保護點膠，CCM調焦固定，VCM裝配點膠，鏡頭點膠，扁平馬達裝配點膠，線性馬達裝配點膠，手機揚聲器裝配點膠，手機受話器裝配點膠，焊腳/引腳包封，元器件包封，NFC裝配點膠。

三、產品特性

1、采用進口伺服電機，整體進口精密研磨絲杠模組，保證系統精度、產品穩定性和壽命，實現高精密點、線、圓弧、復合曲線以及不同圖案的高精密點膠;
2、智能化視覺識別系統，降低客戶對治具精度和產品一致性要求，簡化調試工藝；
3、多年點膠工藝積累，專業的流體控制軟件，調試方便，操作簡單;
4、可選配集成點膠檢測功能，節約投資，提高檢測效率，提高出廠良率;
5、可搭配自主研發的非接觸噴射點膠閥，實現更高的點膠一致性和效率，更小的點膠直徑，解決拉絲、滴膠、堆膠現象，適應工件高低不平或不允許劃傷等更苛刻的應用場合，提高產能和良率;

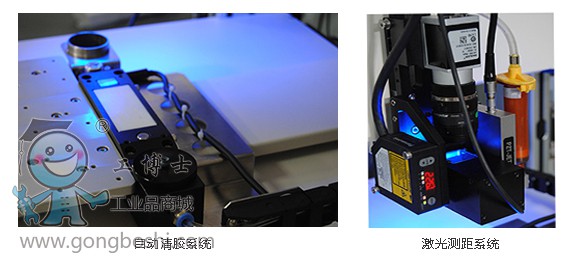

6、具有針頭高度自動校準、像素與距離標定、膠點/膠寬檢測、視覺標定模塊、真空清膠、激光測高等各種功能模塊可以選配。預留真空吸附接口。

四、規格參數

型號	VS-300C	VS-200C
結構	龍門式	龍門式
軸數	3	3
*大加速度X軸/Y軸/Z軸	1g/1g/0.5g	1g/1g/0.5g
運動范圍 X軸/Y軸/Z軸	300（有效260，不含測高）/300（有效250）/100（mm）	200（有效160，不含測高）/200（有效150）/100（mm）
*大運行速度 X軸/Y軸/Z軸	1000/1000/500 (mm/s)	1000/1000/500 (mm/s)
重復定位精度 X軸/Y軸/Z軸	±0.01mm	±0.01mm
分辨率 X軸/Y軸/Z軸	0.002mm	0.002mm
載物板負載	10KG	10KG
Z軸負載	5KG	5KG
功率	450W	450W
驅動方式	交流伺服	交流伺服
傳動方式	磨制絲桿	磨制絲桿
導程	X/Y-20mm，Z-10mm	X/Y-20mm，Z-10mm
外形尺寸（長×寬×高）	576×514×626	476×414×626
編程方式	基于PC機	基于PC機
相機像素	130萬（可選配更高像素）	130萬（可選配更高像素）
光源	LED同軸光（藍色或紅色）	LED同軸光（藍色或紅色）
點膠信號口	5路輸出	5路輸出
I/O	12進/12出	12進/12出
重量	65kg	57kg
任務存儲量	120個	120個
輸入電壓	220V AC 50Hz	220V AC 50Hz
工作環境	溫度0-40℃ 濕度 20-90%（不結露）	溫度0-40℃ 濕度 20-90%
備注：VS-200C不能選配激光測高模塊
