產品特點：M280機床專用變頻器
M280系列高性能機床專用變頻器是變頻器是深圳市易驅電氣有限公司開發的一款基于無速度傳感器完全電流矢量算法控制的變頻器。在具備電機參數學習、模擬量輸出、靈活的頻率給定方式并可以實現多種頻率組合給定以及RS485通訊等一系列實用、先進的功能。
產品參數：
| 輸出 |
*高輸出電壓 |
三相380V對應輸入電壓 |
| 出 |
出 |
| *高輸出轉速 |
12000rpm |
| 輸入 |
額定電壓/頻率 |
三相380V；50Hz/60Hz |
| 頻率波動范圍 |
額定頻率的±5％ |
| 控制 |
控制方式 |
SVC(無傳感矢量控制）/VF |
| 特性 |
速度控制精度 |
±1rpm |
| |
轉速分辨率 |
數字量1rpm |
| |
制動方式 |
能耗制動:外置制動電阻 |
| 輸入 |
數字量輸入 |
8路光耦隔離輸入；輸入方式:PNP、NPN可選，驅動電 |
| 輸出 |
壓范圍：9v～36v |
| 接口 |
數字量輸出 |
2路開路集電極輸出；+24V DC，50mA |
| |
模擬量輸入 |
2路:0 ～10V或4～20mA |
| |
模擬量輸出 |
1路:0 ～10V或4～20mA |
| |
繼電器輸出 |
1路:AC250V，3A；DC30V,1A |
| |
總線接口 |
RS485標準 |
| 主軸 |
速度控制 |
范圍:0～12000rpm；轉向:正反；速度指令:模擬量或通訊給定 |
| 功能 |
電機過載 |
超過過載報警設定時間，報警輸出；可由參數設定 |
| 使用 |
使用場所 |
無塵埃、腐蝕性氣體、可燃性氣體等 |
| 環境 |
溫度 |
−10～+40℃,+40～+50℃之間降額使用 |
| |
濕度 |
5～95%，不允許凝露 |
| |
振動 |
振動頻率≤20Hz:9.8m/s2；20Hz≤振動頻率≤50Hz:2m/s2 |
| |
|
|
| |
V/F曲線 |
線性V/F曲線、平方V/F曲線、用戶自定義V/F曲線 |
| |
|
|
| |
內置PID |
方便地構成閉環控制系統，適用于壓力、流量控制 |
| |
|
|
| |
多段速運行 |
通過內置PLC或控制端子實現多段速運行 |
| |
|
|
| 轉矩特性 |
1HZ時輸出額定轉矩的150%，轉速穩定精度0.1% |
| |
|
| 電機參數自 |
在電機完全靜止的情況下自動辨識電機參數，以獲得* |
| |
|
| 辨識 |
佳控制效果 |
| |
|
|
| 運行命令通 |
操作面板給定；控制端子給定；串行口給定；可三種方 |
| |
|
| 道 |
式切換 |
| |
|
| 頻率設定通 |
鍵盤電位器給定；鍵盤▲、▼鍵給定；數字給定；串行 |
| |
|
| 道 |
給定；端子UP/DOWN給定；模擬信號給定；組合給定 |
| |
|
| 開關輸入通 |
正、反轉指令；6路可編程開關量輸入，*多可設定30種功能。 |
| |
|
| 道 |
|
| |
|
| 模擬輸入通 |
2路模擬信號輸入，0～20mA、0～10V可選 |
| |
|
| 道 |
|
| |
|
| 模擬輸出通 |
模擬信號輸出0～10V、0～20mA可選 |
| |
|
| 道 |
|
| |
|
| 開關量輸出 |
3路可編程開路集電極輸出；1路繼電器輸出信號； |
| |
|
| 通道 |
|
| |
|
|
| LED數碼顯示 |
可顯示設定頻率、輸出電壓、輸出電流等參數 |
| |
|
| 保護功能 |
過流保護；過壓保護；欠壓保護；過熱保護； |
| |
過載保護等 |

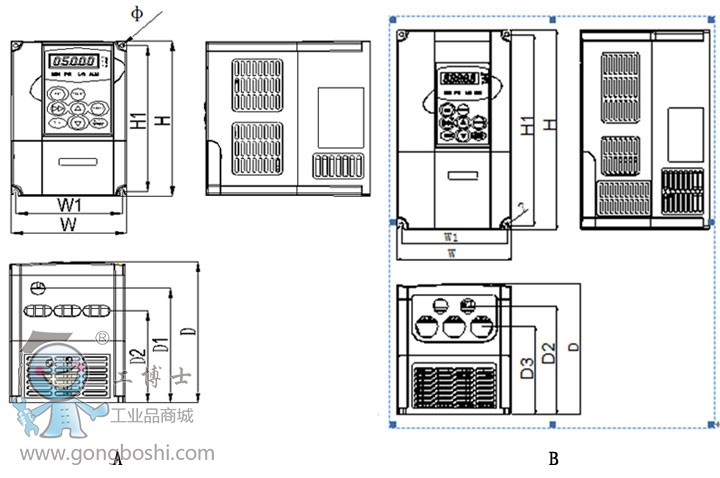

安裝尺寸：
