功能參數

型號

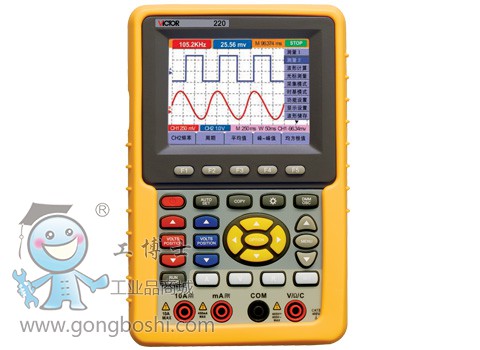

VICTOR 220

帶寬

20MHz

通道

2通道

采

樣

采樣方式

普通采樣、峰值檢測、平均值

實時采樣率

100MS/s

輸

入

輸入耦合

直流、交流

輸入阻抗

1M±2%,與20pF±5pF并聯

探入衰減系數

1X.10X.100X.1000X

*大輸入電壓

400V(DC峰值、1MΩ輸入組抗)（10：1探頭衰減）

通道間的隔離度

50Hz(100:1)、10MHz(25:1)

通道間時間延遲（典型）

150ps

水

平

彩樣率范圍

1S/s~100MS/s

波形內插

(sinx)/x

記錄長度

每個通道6000個采樣點

掃速范圍（S/div）

5ns/div~5s按1~2.5~5

進制方式步進

采樣率和延遲時間精確度

±100ppm(任何≥1ms的時間間隔

時間間隔（△T）測量精確度

單次:±（1采樣間隔時間+100ppm×度數+0.6ns）

＞16個平均值: ±（1采樣間隔時間+100ppm×度數+0.4ns）

垂

直

模擬數字轉換器(A/D)

比特分辨率。兩個通道同時采樣

靈敏度（伏/格）范圍（V/div）

5mV/div~5v/div（在輸入BNC處）

位移范圍

±10div(5mV/div~5V/div)

模擬帶寬

200M

單次帶寬

滿帶寬

低頻響應（交流耦合，－３db）

≥5Hz(在BNC上)

上升時間（BNC上典型的）

≤17.5ns

直流增益精確度

±5%

直流測量精確度

（平均值采樣方式）

經對捕獲的≥16個波形取平均值后波形上任何兩點間的電壓差（△V）:（±5%度數+0.05格）

觸

發

觸發類型

邊沿觸發

上升沿、下降沿

視頻觸發

行、場、奇場、任意行觸發

交替觸發

觸發靈敏度(邊沿觸發)

直流耦合

通道1和通道2：0.2~1div可調（DC~滿帶寬）

交流耦合

50Hz及以上時和直流相同

觸發電平范圍

距屏幕中心±6格

觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號

±0.3格

觸發位移

前觸發655格，后觸發4格

觸發靈敏度(視頻觸發,典型的)

2格峰間值

信號制式和行/場頻率

(視頻觸發類型)

支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統

測

量

光標測量

光標間電壓差（△V）、光標時間差（△T）

自動測量

峰峰值、平均值、均方根值、頻率、周期

數學操作

加、減、乘、除、反相

存儲波形

4組波形，可連接U盤進行存儲

李沙育圖形

帶寬

20MHz

相位差

±3degrees

     技術指標

功能參數

型號

VICTOR 220

顯

示

顯示類型

3.8英寸彩色液晶顯示

顯示分辨率

320水平×240垂直像素

顯示色彩

4096色

顯示語言種類

中文簡體、英文

電源/

接口

特性

功耗

＜6W

電源電壓

100-240V AC 50/60Hz

適配器輸出電壓

8.5V DC

適配器輸出電流

1500mA

PC接口

USB、RS232接口

電池

鋰離子電池

7.4X、3500、mAh

數

字

萬

用

表

數字顯示

33/4位

*大顯示

4000

輸入阻抗

10MΩ

電壓

VDC:400mv、4v、40v、；

*大輸入電壓；直流400v

VAC:4v、40v、400v：±（1%±3個字）;頻率范圍：40Hz到400Hz：*大輸入電壓；交流400V有效值

電流

DCA:40mA、400mA：±（1.5%±1字）

10A:±(5%±3字）

ACA：400mA：±（1.5%±3字）400mA：±（2%±1個字）

10A:±(5%±3字）

電阻

400Ω：±（1%±3個字）

4KΩ、40KΩ、400KΩ、4MΩ：±（1%±1個字）

40MΩ:±(1.5%±3個字）

電容

5.12nf-100uf:±（3%±3個字）

二極管

電壓度數：0V到1.5V

通段測試

判斷電阻＜50Ω（±30Ω）（蜂鳴）

探

頭

1X位置

帶寬

直流至6MHz

衰減比率

1：1

補償范圍

10pf~35pf

輸入電阻

1MΩ±2%

輸入電容

85pf~115pf

輸入電壓

150VDC

     一般特性

環

境

溫度

只用電池：0-50℃（32至122℉）

電源適配器：0至40℃（32至104℉）

存放：-20至+60℃（-4至+104℉）

濕度

0至10℃（32至50℉）無冷凝

10至30℃（50至86℉）95%

30至40℃（86至104℉）75%

48至50℃（104至122℉）45%

機械

規格

尺寸

180mm×113mm×40mm

重量

645克
