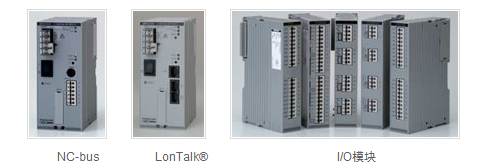

Infilex™ GD由基本單元和I/O模塊、UT模塊、一體型操作面板、SAnet界面模塊構成。
模塊的種類和數量可根據需要管理的控制點的總數靈活地變更。
可將其與用戶型界面模塊(操作面板) 相連接，適應不同的現場情況。
另外，Infilex GD可以通過傳輸干線與本公司的中央監控系統savic-net™ FX連接。
通過向監控系統發送運行狀態或通過獲取中央系統的操作指令進行運行管理，可實現對整個樓宇設備的統一管理。
傳輸干線除了NC-bus、LonTalk®增加了靈活性。
體積小
本產品采用緊湊結構，因此其安裝非常自由。
I/O模塊配置
根據需要實現的功能，可選擇輸入輸出的類型，增減實際管理的點數。
軟件可變
可以構筑用戶要求的控制功能的*佳軟件。
可與用戶界面模塊連接
可與操作面板(可選擇盤面安裝型或一體型)連接，因此可在居室內對
現場設備機器進行運行/停止操作。
自律分散
即使在中央監控裝置發生異常的情況下，本產品也可獨立地進行備份操作，
因此可以分散發生系統故障時的風險。
施工方法
由于通信線采用了即插式端子板連接，因此可以確保節省配線的工作量。
另外，可以從DIN導軌安裝和螺絲安裝中選擇所需要的安裝方法。
CE認證標記產品
Infilex™ GD WY5110W(NC-bus型(A系)) 和型號WY5310WC(100V AC～240V AC電源)
符合CE標志的現行認證標準。
| 項 目 |
規 格 |
| 型 號 |
WY5110(NC-bus) / WY5310(LonTalk®) |
| 電 源 |
額定電壓 |
100～240V AC, 50 Hz/60 Hz |
| 容許電源電壓 |
85～264V AC, 50 Hz/60 Hz |
| 斷電檢測 |
80V AC 或以下 |
| 功 率 |
40VA |
| 環境條件 |
額定工作條件 |
環境溫度 |
0 °C～50 °C |
| 環境濕度 |
10 %RH～90 %RH (不結露) |
| 海拔高度 |
2000m 以下 |
| 振 動 |
*大 3.2 m/s² (at 10 Hz to 150 Hz) |
| 運輸/保管條件 |
環境溫度 |
-20 °C～60 °C |
| 環境濕度 |
5 %RH～95 %RH (不結露) |
| 振 動（保管） |
*大3.2 m/s² (10 Hz～150 Hz) |
| 振 動（運輸） |
*大9.8 m/s² (10 Hz～150 Hz) |
| LED 顯示 |
NC-bus |
動 作 |
電源（POWER）, 重故障（ERR1）, 輕故障（ERR2） |
| 通 信 |
發送（Tx）、接收（Rx） |
| LonTalk® |
動 作 |
電源（POWER）, 重故障（ERR1）, 輕故障（ERR2） |
| 通 信 |
發送（Tx）、接收（Rx）、服務 |
| 停電備份 |
RAM, RTC |
用鋰電池作備份 |
| 數據文件 |
用永久性存儲器備份 |
| 通 信 |
NC-bus |
傳送方式 |
電流傳送 |
| 傳送速度 |
4800 bps |
| 傳送距離 |
500 m |
| 遠程單元連接 |
多可連接25個遠程單元 |
| LC-bus |
傳輸方式 |
LonTalk® 通訊協議TP/FT-10收發器 |
| 傳輸速度 |
78 kbps |
| 傳輸距離 |
900 m（連接總線拓?fù)鋾r） |
| 連接臺數 |
25臺 |
| 重 量 |
400g |
| 主要部分材質、顏色 |
改良PPE、淺灰色 |
| 連接方式 |
電源、設置 |
M3 螺絲端子(端子間距 7.62 mm) |
| NC-bus 通信 – 控制部之間通信 |
即插式端子板 |
| LC-bus |
標準連接器 |
