符合標準：GB14048.11-2008
污染等級：工業Ⅲ級
工作溫度：-5°C to +40°C
電器級別：CB級
使用類別：AC-33iB
獲得CCC證書并通過EMC電磁兼容性測試

強大功能

具備短路及過載保護功能
　　>電流等級100-630A
　　>執行元件NSX塑殼斷路器
　　>具備較高的短路分?jǐn)嗄芰?span>
　　>可配置多種脫扣器，滿足不同場所需求
　　>具備高限流特性，經濟的選擇性
　　>外置隔離熔斷器組提升產品EMC電磁兼容性

A 型控制器內置于自動轉換開關內部，監控兩路電源電壓并控制ATNSX 轉換

動作。

控制電壓

AC220V 50Hz

操作

● 使用兩位的選擇開關

○ 自動操作

○ 手動操作

● 頂部撥碼開關設定延時和功能

○ 轉換延時 t1: 0, 5, 15, 30s

○ 返回延時 t2: 0, 5, 15, 30s

B 型控制單元為外置式，可柜外操作

● 根據工作電源狀態，決定是否從一個電 源轉向另一個電源

● 發電機組的控制

● 消防聯動功能

● 按鍵式手動強制轉換動作

控制電壓

● AC220V 50Hz

操作

● 使用兩位的選擇開關

○ 自動操作

○ 手動操作

● 設定延時

○ 轉換時間：0~255s 連續可調

○ 返回時間：0~255s 連續可調

額定

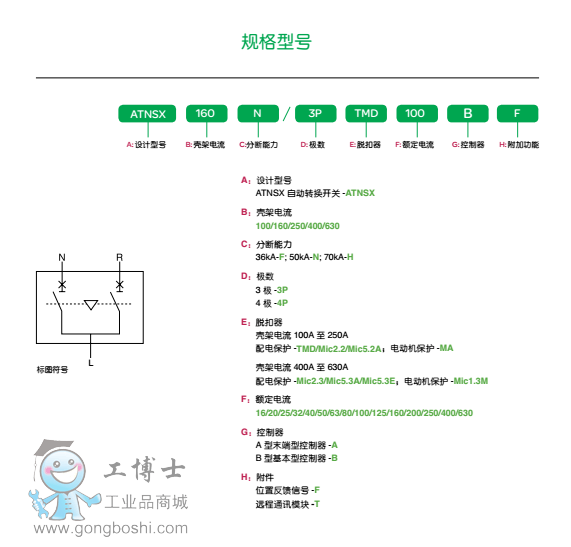

產品型號物P 產品

TM-D 熱磁脫扣器

ATNSX100F

TMD 脫扣器

A 型控制器

16 36 ATNSX 100F/3P TMD 16 A WG429637ATNSX12A ATNSX 100F/4P TMD 16 A WG429647ATNSX12A

25 36 ATNSX 100F/3P TMD 25 A WG429636ATNSX12A ATNSX 100F/4P TMD 25 A WG429646ATNSX12A

32 36 ATNSX 100F/3P TMD 32 A WG429635ATNSX12A ATNSX 100F/4P TMD 32 A WG429645ATNSX12A

40 36 ATNSX 100F/3P TMD 40 A WG429634ATNSX12A ATNSX 100F/4P TMD 40 A WG429644ATNSX12A

50 36 ATNSX 100F/3P TMD 50 A WG429633ATNSX12A ATNSX 100F/4P TMD 50 A WG429643ATNSX12A

63 36 ATNSX 100F/3P TMD 63 A WG429632ATNSX12A ATNSX 100F/4P TMD 63 A WG429642ATNSX12A

80 36 ATNSX 100F/3P TMD 80 A WG429631ATNSX12A ATNSX 100F/4P TMD 80 A WG429641ATNSX12A

100 36 ATNSX 100F/3P TMD 100 A WG429630ATNSX12A ATNSX 100F/4P TMD 100 A WG429640ATNSX12A

ATNSX100N

TMD 脫扣器

A 型控制器

16 50 ATNSX 100N/3P TMD 16 B WG429847ATNSX12A ATNSX 100N/4P TMD 16 B WG429857ATNSX12A

25 50 ATNSX 100N/3P TMD 25 B WG429846ATNSX12A ATNSX 100N/4P TMD 25 B WG429856ATNSX12A

32 50 ATNSX 100N/3P TMD 32 A WG429845ATNSX12A ATNSX 100N/4P TMD 32 B WG429855ATNSX12A

40 50 ATNSX 100N/3P TMD 40 B WG429844ATNSX12A ATNSX 100N/4P TMD 40 B WG429854ATNSX12A

50 50 ATNSX 100N/3P TMD 50 B WG429843ATNSX12A ATNSX 100N/4P TMD 50 B WG429853ATNSX12A

63 50 ATNSX 100N/3P TMD 63 B WG429842ATNSX12A ATNSX 100N/4P TMD 63 B WG429852ATNSX12A

80 50 ATNSX 100N/3P TMD 80 B WG429841ATNSX12A ATNSX 100N/4P TMD 80 B WG429851ATNSX12A

執行斷路器功能

● ATNSX選用施耐德高性能 Compact NSX塑殼斷路器

● NSX 斷路器有 F/N/H 三種分?jǐn)嗄芰�；NSX 斷路器有 TMD/Mic2.2/Mic2.3

等脫扣器類型；具體功能和選型參見NSX 產品目錄

● ATNSX 默認產品選型：100-250A 產品選用 NSX-F TMD 斷路器；400-

630A 產品選用NSX-F Mic2.3 斷路器
