產品簡介

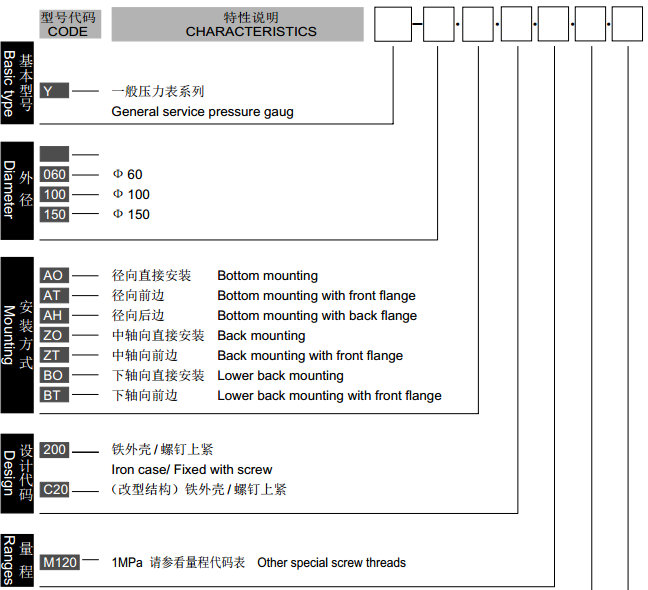

Y-060 Y-100 Y-150系列
一般壓力表適用于測量無爆炸，不結晶、不凝固及對銅合金不起腐蝕作用的液體
或氣體等介質的壓力。儀表的測量系統由接頭、彈簧管和傳動機構組成。通過指針指示儀表
讀數。
外徑 60、100、150 一般壓力表有徑向直接安裝、徑向后帶邊凸裝、徑向前帶邊嵌裝、
軸向直接安裝、軸向前邊嵌裝等多種安裝型號可供選擇。
主要技術參數
精度等級： ф60、2.5%，ф100、ф150、1.5%
測量范圍： 負壓 -0.1-0；-0.1-0.06 至 -0.1-2.4MPa
正壓ф60 0-0.1 至 0-25MPa -0.1-2.4MPa
ф100、ф150 0-0.1 至 0-60MPa 0-25MPa
工作壓力： 靜負荷用至測量上限值的 3/4，交變負
荷用至測量上限的 2/3，短時壓力用
至測量上限值。
正常工作環境溫度： -40～70℃
（相對濕度不大于 85%）
溫度影響： 使用溫度偏離 20 ± 5℃時，其誤差變
化不大于 0.6%/10℃ more than0.6%/10℃
波登管 / 接頭： 磷青銅波登管與黃銅接頭錫焊接。
高溫型，不銹鋼波登管 40% 銀焊
接可選。
儀表機芯： 銅合金正裝結構，ф60“C20”型為反裝型
儀表外殼： ST13 噴黑塑
表盤： 鋁制，黑色
表玻璃： 普通玻璃
連接螺紋： 60 M14 × 1.5; 100/150 M20 × 1.5
其他標準可選
(60) 幾何尺寸
單位
100、150 幾何尺寸圖
