RMQ1系列自動轉換開關(以下簡稱ATSE)系CB級， 適用于交流50Hz， 額定工作電壓400V，額定電流至800A及以下的三相四線雙路供電電源(常用電源和備用電源或發電機電源)， 當一路電源發生欠電壓、 過電壓或斷相時能自動地切換至另一路正常電源， 并對負載電路具有過電流保護。 在需要持續不間斷供電的場所和負載的電源系統中， 當常用電源發生故障或斷電時,要求備用電源在極短的時間內投入使用， RMQ1自動轉換開關就具備達到上述要求的功能。使用類別AC-33iB。
        單電機傳動機構獨特 結構確保機械聯鎖(已獲國家專利， 專利號：200420022982.6)， 操作更安全、 可靠高度顯著降低， 節省安裝空間智能控制器采用微處理器技術， 動作電壓、 轉換延時可由用戶調節設定電壓、 時間值采用數碼管可附加通訊功能(ModBus通訊協議， RS-485串行通口)。
符合IEC60947-6-1、 GB/T14048.11標 準
       ATSE是由本體及智能控制器兩大部分組成， 控制器分兩種安裝方式： 一為控制器安裝于本體(代號Y)一為兩者分別安裝(無代號)二者之間通過專用插頭座及長度為2米的電纜可靠聯接。

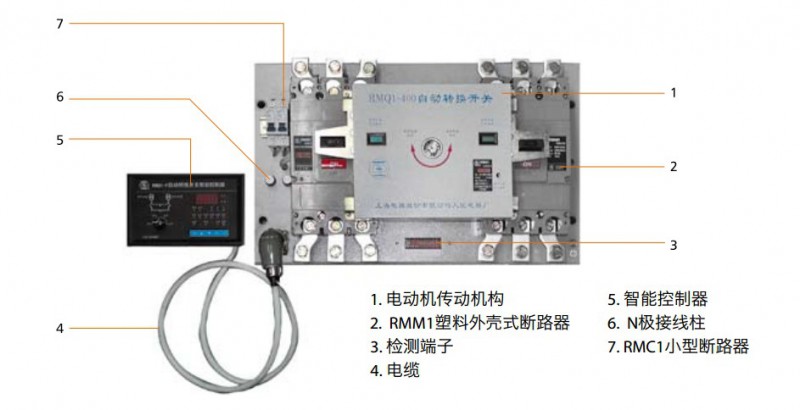

     本體主要由裝在金屬底板上的兩臺RMM1塑料外殼式斷路器(帶有輔助、 報警觸頭)電動機傳動機構、 插座及N極接線柱等(見圖1)。

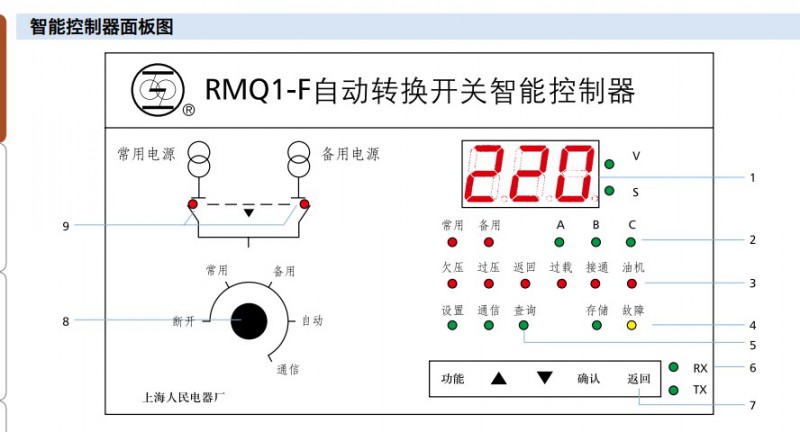

智能控制器由塑料外殼、 插座、 電子線路組件、 面板、 數碼顯示管、 工作方式選擇開關(以下簡稱選擇開關)、 指示燈及

性能

智能控制器對常用、 備用兩路電源的三相電壓同時進行檢測， 對于高于額定電壓值110~130%(用戶可調)的電源電壓判為過電壓， 低于額定電壓值65~85%(用戶可調)的電源電壓判為欠電壓， 控制電路采用微處理器技術對上述檢測結果進行判斷， 處理結果通過延時電路驅動相應的指令繼電器向電動機傳動機構發出分閘或合閘指令， 并在面板上顯示處理結果。

智能控制器

智能控制器按功能可分為自投自復(R)、 自投不自復(S)、 電網－發電機(F)， 其工作狀態和控制特性見表1、 2、 3、 4。 共有

三種控制方式， 可以通過面板上的選擇開關進行選擇： 手動控制、 自動控制和通訊自動控制(按用戶需要進行附加)。
