1. ACS150基本參數：

（1)功率范圍: 0.37千瓦至4 千瓦

  (2) 電源電壓: 單相, 200伏至240伏 ±10%

                       三相, 200伏至240伏 ±10%

                       三相, 380伏至480伏 ±10%

  (3) ABB微型傳動ACS150可與多種機器集成，例如攪拌器、傳送帶、風機或泵，或者需要將恒速電動機轉換為變速電動機的任何地方。

2.ACS150選件

 − FlashDrop工具

 − 輸入/輸出電抗器

 − C2 EMC 濾波器

 − NEMA 1封裝套件

3.ACS150應用:

 − 傳送帶

 − 攪拌機

 − 貨物搬運

 − 風機水泵

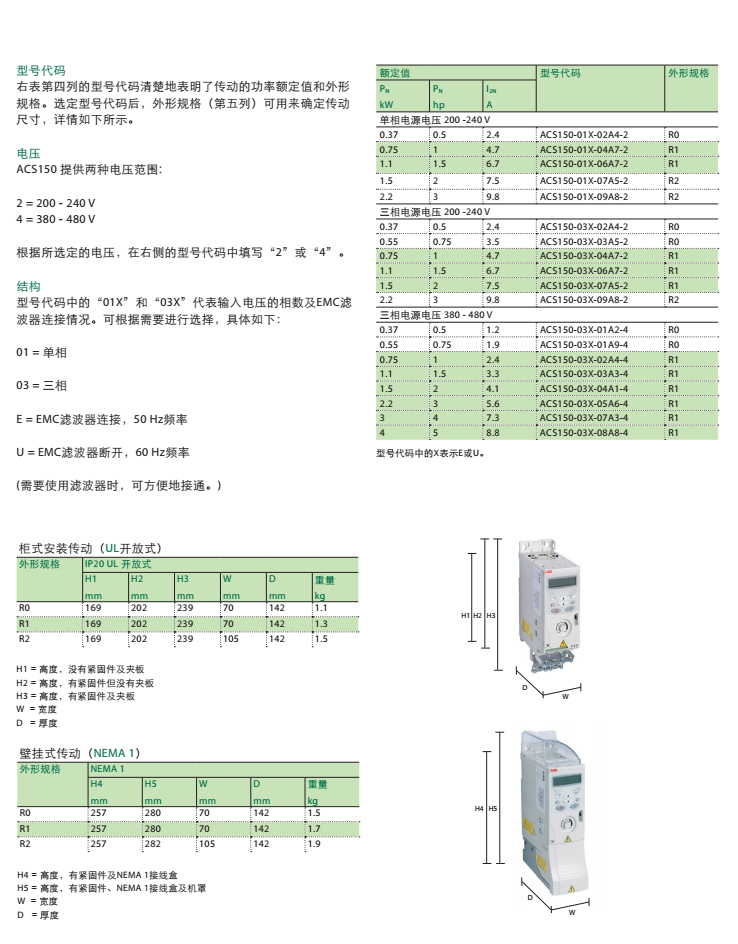

4.ACS150型號結構代碼：

5.ACS150系列型號：

   （1）輸入電壓: 單相AC200V~240V（標配固定式控制盤；防護等級IP20

        產品代號                      產品型號                 額定輸出電流          額定電機功率

    3ABD68864488       ACS150-01E-02A4-2               2.4            0.37

    3ABD68865573       ACS150-01E-04A7-2               4.7            0.75

    3ABD68865719       ACS150-01E-06A7-2               6.7            1.1

    3ABD68865743       ACS150-01E-07A5-2               7.5            1.5

    3ABD68865760       ACS150-01E-09A8-2               9.8            2.2

  （2）輸入電壓: 三相AC380V~480V（標配固定式控制盤；防護等級IP20）

產品代號                        產品型號                額定輸出電流           額定電機功率

3ABD68865816          ACS150-03E-01A2-4             1.2                  0.37

3ABD68865824          ACS150-03E-01A9-4              1.9                 0.55

3ABD68865832          ACS150-03E-02A4-4              2.4                0.75

3ABD68865859          ACS150-03E-03A3-4               3.3                 1.1

3ABD68865875          ACS150-03E-04A1-4              4.1                  1.5

3ABD68865891          ACS150-03E-05A6-4               5.6                2.2

3ABD68865921         ACS150-03E-07A3-4                7.3               3

3ABD68865948         ACS150-03E-08A8-4                  8.8             4

6.AC150系列可選附件：

（1）額外加裝EMC(RFI)濾波器 EMC(RFI)

產品型號   LRFI濾波器型號           RFI濾波器型號

ACS150-01E-02A4-2 無               RFI-11

ACS150-01E-04A7-2                   RFI-12

ACS150-01E-06A7-2                   RFI-12

ACS150-01E-07A5-2                   RFI-13

ACS150-01E-09A8-2                   RFI-13

ACS150-03E-01A2-4 LRFI-31     RFI-32

ACS150-03E-01A9-4 LRFI-31     RFI-32

ACS150-03E-02A4-4 LRFI-31     RFI-32

ACS150-03E-03A3-4 LRFI-31     RFI-32

ACS150-03E-04A1-4 LRFI-31     RFI-32

ACS150-03E-05A6-4 LRFI-31     RFI-32

ACS150-03E-07A3-4 LRFI-32     RFI-32

ACS150-03E-08A8-4 LRFI-32     RFI-32

（2）輸入和輸出電抗器

產品型號                  輸入電抗器       輸出電抗器

ACS150-01E-02A4-2   CHK-A1     ACS-CHK-B3

ACS150-01E-04A7-2    CHK-B1     ACS-CHK-B3

ACS150-01E-06A7-2    CHK-C1     ACS-CHK-C3

ACS150-01E-07A5-2    CHK-C1     ACS-CHK-C3

ACS150-01E-09A8-2    CHK-D1     ACS-CHK-C3

ACS150-03E-01A2-4    CHK-01     ACS-CHK-B3

ACS150-03E-01A9-4    CHK-01     ACS-CHK-B3

ACS150-03E-02A4-4    CHK-01     ACS-CHK-B3

ACS150-03E-03A3-4    CHK-01     ACS-CHK-B3

ACS150-03E-04A1-4    CHK-02     ACS-CHK-C3

ACS150-03E-05A6-4    CHK-02     ACS-CHK-C3

ACS150-03E-07A3-4    CHK-02     NOCH0016-6x

ACS150-03E-08A8-4    CHK-03     NOCH0016-6x
