應用范圍：

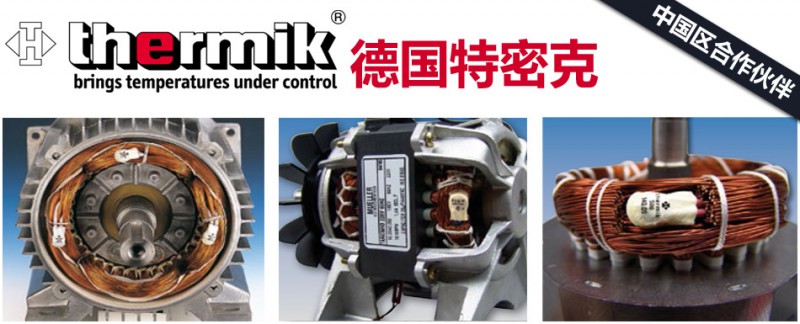

TP1系列熱保護器適用于小功率電動機、瑩光燈鎮流器、洗衣機電機、空調電機、變壓器、照明燈具、汽車電機、日用家電等。

技術數據：
額定電壓：50/60HZ，250V，AC
額定電流：2.5(1.6)A,10(6.3)A COSφ=1.0(0.6)
額定斷開溫度范圍：+60℃~+160℃，以5℃為一檔
容差：±5K、±8K、±10K
復位溫度范圍：低于額定斷開溫度（5℃~70℃）
動作周期：10000次
按要求可提供單個、雙聯、三聯、四聯和六聯產品。

主要技術數據：

型號

TP1

額定電壓：50/60HZ

220-250V

額定電流

COSφ=1.0

2.5A

10.0A

COSφ=0.6

1.6A

6.3A

交流*大負荷

500V 50/60HZ

3.5A

8.0A

380V 50/60HZ

4.0A

10.5A

250V 50/60HZ

6.3A

16A

110V 50/60HZ

10.0A

36.0A

直流*大負荷

60V

1.0A

4.0A

42V

1.2A

4.8A

6V 12V 24V

1.5A

6.0A

觸點配置

常閉 常開

額定斷開溫度范圍

+60℃~+160℃，以5℃為一檔

可供選擇的斷開溫度容差

±5K ±8K ±10K

復位溫度

額定斷開溫度-（5℃~+70℃）

復位溫度容差

±15K

接觸電阻

≤50mΩ

耐漏電起痕

PT1 175

防觸電等級

Ⅰ類

防護等級

IP00

切斷動作的復位特性

3C動作

極限短路性能

250V~200A，熔斷器電流15A

電壽命

10000

開關裝置的*高容許溫度

+180℃

引線耐用標準

按用戶要求提供A E B F H級的引線

引線截面積

0.2 0.3 0.5mm2或按用戶的要求

0.5 0.75mm2或按用戶的要求

絕緣護套

按用戶要求提供不同耐溫等級的熱縮套管或PBT塑料殼

電氣強度

AC 1500V 50/60HZ 1MIN

標記

例：正面 TP1（認證標記）
底面
2.5(1.6) A220~250V

例：正面TP1（認證標記）
底面
10(6.3) A220~250V
