2、用途
該斷路器具有多種智能保護功能，可做到選擇性保護，且動作精確，可避免不必要的停電，提高供電可靠性。630A及以下斷路器可用于作直接操作電動機，作為控制電動機的偶然起動、停止之用。
3、符合標準
IEC60947-2《低壓開關設備和控制設備 斷路器》標準
GB14048.2《低壓斷路器》標準

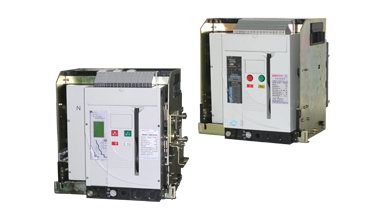

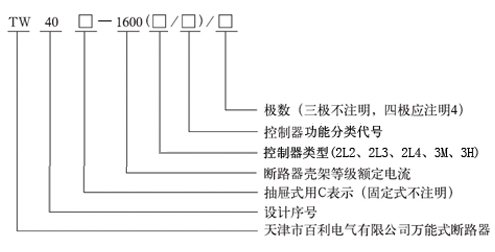

4、型號含義說明
5、技術特點
斷路器為立體布置形式，具有結構緊湊、體積小的特點。觸頭系統封閉在絕緣底板內，且每相觸頭也都用絕緣板隔開，形成一個個小室，而智能型控制器、手動操作機構、電動操作機構依次在其前面形成各自獨立的單元，如其中某一單元損壞，可將其整體拆下更換新的。
抽屜式斷路器由插入式斷路器本體與抽屜座組成。抽屜座的導軌能推進拉出，插入式斷路器本體座落于這一導軌上進出抽屜，通過插入式斷路器本體上的母線與抽屜上的橋式觸頭的插入來聯結接通主回路。
6、主要技術參數
表1：額定電流
|
殼架等級額定電流lnm
|
額定電流ln
|
|
1600
|
200，400，630,800,1000,1250,1600
|
表2：操作性能
|
斷路器操作性能(次)
|
|
殼架等級額定電流lnm A
|
每小時操作循環次數
|
不通電
|
通電(n’)
|
總計(n+n’)
|
|
1600
|
20
|
10000
|
1000
|
11000
|
表3：額定短路分斷能力、飛孤距離及額定短時耐受電流
|
殼架等級額定電流lnm(A)
|
額定極限短路
分斷能力lcu(kA)/cosΦ
|
額定運行短路
分斷能力
lcs(kA)/cosΦ
|
額定短時耐受電流lcw(kA)/ cosΦ 1s
|
額定短路
接通能力
lcm(kA)/ cosΦ
|
|
60/0.2
|
42/0.25
|
42/0.25(ls)
|
2.1╳42/0.25
|
|
1600
|
2.2╳60/0.2 |
|
注：① 短延時分斷能力為lcw 值，延時0.4 s。
② 表3中數值均為電源下進線時試驗值。
③ 飛弧距離上方為零。
|
7、使用條件
△周圍空氣溫度
1.上限值不超過+40℃。
2.下限值不低于–5℃。
3. 24h的平均值不超過+35℃。
注：上限值超過+40℃或下限值低于–5℃的工作條件，用戶應與制造廠協商。
△安裝地點的海拔不超過2000m。
△大氣條件
大氣相對濕度在周圍空氣溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，*濕月的平均*大相對濕度為90%，同時該月的月平均*低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
△污染等級
3級。
