輸入

單相交流

供電電壓

● 1 AC 時額定值

120 V

● 2 AC 時額定值

230 V

● 備注

范圍自適應

輸入電壓

● 1 AC 時

85 ... 132 V

● 2 AC 時

170 ... 264 V

廣域輸入

不

抗過壓能力

2.3 ×V額定輸入，1.3ms

Ia 額定時的斷電橋接，*小值

20 ms; Vin = 93/187 V時

電源頻率額定值

50 ... 60 Hz

Wertebereich

47 ... 63 Hz

輸入電流

● 輸入電壓額定值為 120 V 時

1.25 A

● 輸入電壓額定值為 230 V 時

0.74 A

接通電流限制 (+ 25 °C)，*大值

33 A

I²t，*大值

0.4 A²·s

已安裝的輸入保險絲

T 3,15 A/250 V (不可用)

電源線中的保護裝置 (IEC 898)

建議微型斷路器：3A特性曲線C

輸出

調節后、零電位直流電壓

額定 DC 電壓額定值 Ua

24 V

總?cè)蒎e，靜態 ±

3 %

靜態電網調節，約

0.1 %

靜態負載調節，約

1 %

剩余波紋度雙重峰值，*大值

150 mV

剩余波紋度雙重峰值，典型值

30 mV

尖峰雙重峰值，*大值（頻帶寬帶約 20 MHz）

240 mV

尖峰雙重峰值，典型值（頻帶寬帶約 20 MHz）

70 mV

Wertebereich

22.8 ... 28 V

產品功能可調整輸出電壓

是的

輸出電壓的設置

通過電位器

運行顯示

24 V 的綠色 LED 正常

信號裝置

繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常”

啟動/關閉特性

V輸出超調< 3%

起動延遲，*大值

0.3 s

電壓上升，典型值

15 ms

● Ia 額定電流額定值

2.5 A

Wertebereich

0 ... 3 A

● 備注

3 A 升至 +45 °C; +60 ... +70 °C: 降額使用 3%/K

輸出的有效功率典型

60 W

瞬時過載電流

● 啟動期間短路典型

9 A

● 運行期間短路典型

9 A

過電流持續過載時間

● 啟動期間短路

100 ms

● 運行期間短路

800 ms

用于提高功率的并聯能力

是的

用于提高功率的可并聯設備的數量，臺

2

效率

Ua 額定、Ia 額定時的效率，約

85 %

Ua 額定、Ia 額定時的功耗，約

10 W

閉環控制

動態電網調節（Ue 額定 ±15 %），*大值

0.3 %

動態負載調節 (Ia: 10/90/10 %)，Ua ± 典型值

5 %

負載躍變 10 到 90% 的調節時間，典型值

1 ms

負載躍變 90 到 10 % 的調節時間，典型值

1 ms

保護和監測

輸出過壓保護

發生內部故障時過壓保護，Vout < 33 V

Wertebereich

3 ... 3.4 A

輸出的特性短路保護

是的

短路保護

恒流輸出特性

持續短路電流有效值

● 典型

3.4 A

過電流過載能力正常運行時

過載150%額定電流輸出， 5s/min

超載/短路顯示

-

安全

初級/次級電位隔離

是的

電位隔離

符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓

防護類別

Class I

泄漏電流

● *大值

3.5 mA

● 典型

0.4 mA

CE 標識

是的

UL/CSA 認證

是的

UL/cUL (CSA) 許可

cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259, cCSAus (CSAC22.2 No. 60950-1, UL 60950-1, UL 1604)

防爆

IECEx Ex nA nC IIC T4 Gc; ATEX (EX) II 3G Ex nA nC IIC T4 Gc; cCSAus(CSA C22.2 No. 213-M1987, ANSI/ISA-12.12.01-2007) Class I, Div. 2, GroupABCD, T4

資格證明 IECEx

是的

資格證明 NEC 級別 2

不

FM 許可

-

CB 許可

是的

造船許可

GL, BV

防護等級 (EN 60529)

IP20

EMC

發射干擾（輻射）

EN 55022 Class B

電網諧波限制

不適用

抗干擾能力（免疫）

EN 61000-6-2

運行數據

環境溫度

● 運行期間

-25 ... +70 °C

— 備注

自然對流

● 運輸期間

-40 ... +85 °C

● 存放期間

-40 ... +85 °C

濕度等級符合 EN 60721

氣候類型為 3K3，無冷凝

機械裝置

連接技術

螺栓連接

● 接口/電源輸入

L, N, PE: 每 0.5 ... 2.5 mm² 1個螺釘型端子單芯/多股

● 接口/輸出

+, -: 每 0.5 ... 2.5 mm² 2個螺釘型端子

● 接口/輔助觸點

告警信號：每 0.5 ... 2.5 mm² 2個螺釘型端子

寬度外殼的

32.5 mm

高度外殼的

125 mm

深度外殼的

120 mm

重量，大約

0.32 kg

產品特點外殼的可順序排列的殼體

是的

安裝

安裝在DIN導軌 EN 60715 35x7.5/15上

電氣附件

緩沖模塊

平均故障間隔時間 (MTBF) 40 °C 時

1 804 044 h

麻豆精产国品,国产精品18久久久,av天堂亚洲国产av,一本色综合亚洲精品蜜桃冫

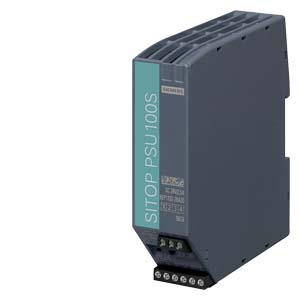

西門子 6EP1332-2BA20
