家規范進行選擇。屏蔽層應兩端接地。如果沒有中斷，金屬管道或?qū)Ч芸勺鳛槠帘伍L度的一部分或全部。

3、 當屏蔽電纜用于動態制動器 (DB) 電阻器時應使用具有 3 根導線的電纜，從而可將一根導線作為 DB 電阻器組件和變頻器之間的地

線。地線的尺寸應按照當?shù)睾蛧�家�?guī)范進行選擇。屏蔽層應兩端接地。如果沒有中斷，金屬管道或?qū)Ч芸勺鳛槠帘伍L度的一部分或

全部。

4、 當屏蔽電纜用于控制信號時，如果電纜為靠在一起的連接設備且地線被綁扎在一起，則屏蔽層應兩端接地。如果電纜被連接至具有不

同接地電勢的設備，則應只將屏蔽層的一端接地，以防止大電流通過屏蔽層。非接地端的屏蔽層可被系在帶有電容器 ( 例如：10 nF，

100 V 或更高 ) 的地線上，以便為高頻噪聲提供一個通道。應使控制電路遠離電源電路。對于控制電路與速度給定電路，建議使用節

距在 25 至 50mm (1 與 2 英寸 ) 之間的屏蔽雙絞電纜。

5、 確保電源電纜 ( 線路電源 ) 與電機電纜之間的最大間隔。

6、 電機電纜應至少 0.5m (20 英寸 ) 長。

7、 不能在變頻器的輸出端上使用電涌放電器或功率系數校正電容器。

8、 如果使用附加的輸入濾波器，應將其盡量靠近變頻器安裝，并通過非屏蔽電纜直接與線路電源連接。變頻器上的線路 1 則通過濾波器

輸出電纜實現。

9、 對于 EMC 板選件的安裝以及符合 IEC 61800-3 標準的說明，請參考 “ 安裝 EMC 板 ” 一節及隨 EMC 板提供的說明。

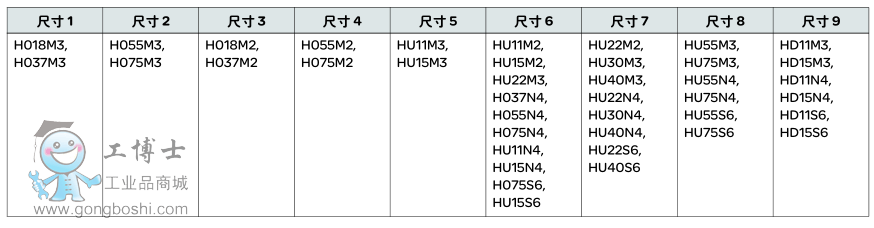

EMC 板選件安裝圖和說明
